Waarom zijn zonne-isolatorschakelaars voor zonne-energiesystemen onmisbaar voor buitenlandse PV-projecten?

Terwijl zonne-energie wereldwijd blijft groeien, vereisen fotovoltaïsche (PV) projecten hogere veiligheidsnormen. Een cruciaal onderdeel is de Solar Isolator Switch. Dit artikel legt uit waarom buitenlandse PV-projecten niet zonder kunnen.

1. Welke rollen doenZonne-isolatieschakelaarsSpelen in PV-projecten?

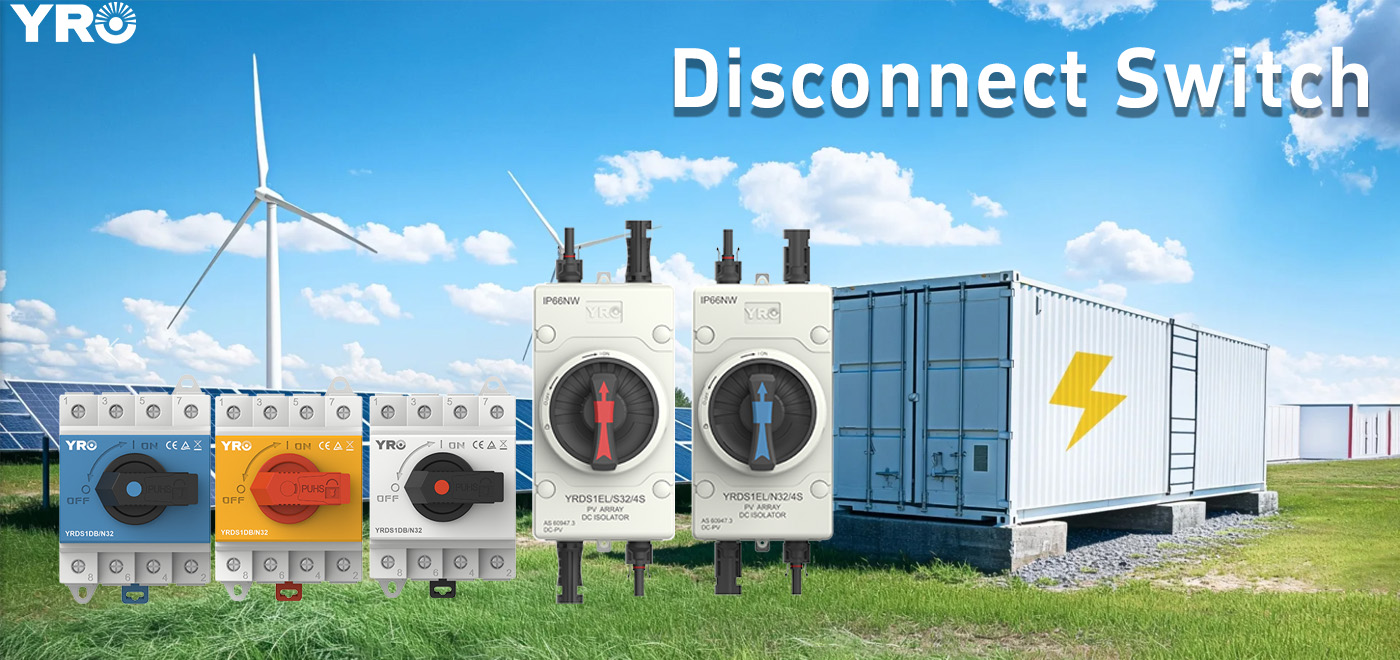

Een Solar Isolator Switch is een veiligheidsapparaat dat handmatig de gelijkstroom (DC) elektriciteit van het zonne-PV-systeem loskoppelt. Het zorgt voor een veilige isolatie van gelijkstroom gegenereerd door zonnepanelen.

Veiligheid voor installateurs en onderhoudspersoneel

Zonnepanelen wekken elektriciteit op wanneer ze worden blootgesteld aan zonlicht. Ze kunnen hoogspanningsgelijkstroom produceren, zelfs als het elektriciteitsnet is uitgeschakeld. Een scheidingsschakelaar zorgt ervoor dat technici veilig aan het systeem kunnen werken zonder elektrische gevaren. Een PV-reeks kan spanning leveren wanneer er licht is, zelfs als de omvormer geen AC-vermogen produceert.

Brandpreventie

Defecte bedrading of defecten aan componenten kunnen leiden tot elektrische branden. Een goed beoordeelde isolatieschakelaar helpt bij het uitschakelen van de stroom in noodsituaties, waardoor het brandrisico wordt verminderd.

Naleving van elektrische normen

De meeste landen verplichten het gebruik van scheidingsschakelaars in zonne-energie-installaties om te voldoen aan de veiligheidsvoorschriften. Deze omvatten IEC 60947, NEC Article 690 in de VS en AS/NZS 5033 in Australië. De Australische norm AS/NZS 5033 verplichtte de installatie van zonne-isolatorschakelaars op daken. Voor internationale projecten wordt DC-isolatie vaak gespecificeerd en geverifieerd binnen IEC/EN-uitgelijnde ontwerp- en documentatieprocessen. Een gemeenschappelijke basislijn is het gebruik van lastscheiders die voldoen aan IEC/EN 60947-3.

Systeemonderhoud en probleemoplossing

Het isoleren van delen van het systeem maakt diagnose en reparatie eenvoudiger, zonder dat de gehele PV-array moet worden uitgeschakeld. Een lokale isolator ondersteunt een herhaalbare procedure die de kans op onbedoeld contact, schade aan de connector of schakelgebeurtenissen op ongepaste punten in het circuit verkleint.

Installatielocaties

Zonne-isolatorschakelaars bevinden zich meestal dicht bij de zonnepanelen op het dak en dicht bij het DC-uiteinde van de omvormer. Hierdoor kunnen de panelen zowel op de grond als op het dak worden losgekoppeld. Er moet een omvormer-isolatieschakelaar worden geïnstalleerd aan de DC-zijde van het zonnesysteem, met name tussen de PV-generator en de omvormer.

2. De verborgen risico's zonderZonne-isolatieschakelaars

Zonder een betrouwbaar isolatiepunt zullen technici eerder improviseren. Veel voorkomende onveilige praktijken zijn onder meer:

DC-connectoren onder belasting loskoppelen

Zonder de juiste isolatie kunnen technici DC-connectoren uit elkaar trekken terwijl het circuit nog onder spanning staat. Dit verhoogt het vlamboogrisico en kan tot latente storingen leiden die later tot uiting komen in de vorm van hete verbindingen en beschadigde connectoren.

Alleen afhankelijk van afsluiten op afstand

Een externe uitschakeling veroorzaakt geen zichtbare lokale onderbreking. Zonder een gedefinieerd open punt kunnen werknemers niet bevestigen dat het circuit echt spanningsloos is voordat ze met het werk beginnen.

Het verschil tussen “Uit” en “Geïsoleerd”

Wanneer een omvormer is uitgeschakeld of geen wisselstroom produceert, kan er nog steeds gelijkspanning aanwezig zijn op de array. Dit is geen veilige situatie voor het openen van terminals. Wanneer daarentegen een DC-circuit wordt geopend bij een PV-geclassificeerde isolator, is er een gedefinieerd open punt op een bekende locatie, dat na verificatie een gecontroleerde onderhoudsworkflow ondersteunt.

Gevaren van DC-boogvorming

Wisselstroom passeert op natuurlijke wijze nulpunten, waardoor bogen gemakkelijker te doven zijn. Gelijkstroom is continu en veroorzaakt aanhoudende en gevaarlijke vlambogen wanneer de verbinding wordt verbroken. Standaard AC-schakelaars missen de gespecialiseerde boogdovende mechanismen die nodig zijn voor gelijkstroom. Het gebruik ervan in zonne-energiesystemen kan ernstige oververhitting, smelten en ernstig brandgevaar veroorzaken.

Risico's van isolatoren van slechte kwaliteit

Isolatoren van slechte kwaliteit kunnen onnodig struikelen. Corrosie, vooral in kustgebieden, kan leiden tot uitval van schakels. Mechanische slijtage door veelvuldig schakelen kan de contacten na verloop van tijd verslechteren. Blootstelling aan vocht en chemicaliën kan de isolatie beschadigen, waardoor deze beter geleidend wordt. Onjuiste installatie kan leiden tot elektrische brand of systeemstoringen.

Noodscenario's

Noodsituaties zorgen voor tijdsdruk en imperfecte informatie. Dankzij een lokaal toegankelijk isolatiepunt kunnen hulpverleners en locatiepersoneel een gedefinieerde grens vaststellen zonder te raden welke geleiders onder spanning blijven staan.

3. Hoe u betrouwbare zonne-isolatorschakelaars kiest voor wereldwijde zonne-installaties

Bij het selecteren van een Solar Isolator Switch voor buitenlandse PV-projecten moeten ingenieurs rekening houden met de volgende criteria:

Spannings- en stroomsterkte

De schakelaar moet de maximale spanning en stroom van het systeem evenaren of overschrijden. Ingenieurs moeten de koudste Voc (open circuit spanning) en continue stroombasis in het slechtste geval berekenen, inclusief eventuele optelling van de parallelle stringstroom.

PV DC-boogbescherming

DC-bogen zijn moeilijker te doven dan AC-bogen. De schakelaar moet over de juiste boogdovende mogelijkheden beschikken. Een DC-scheidingsschakelaar die geschikt is voor PV is ontworpen om het circuit snel te openen en de boog te beheren die ontstaat als de contacten zich scheiden. De “veilige onderbreking” is de combinatie van contactafstand, isolatieafstanden, mechanische schakelsnelheid en boogcontrole.

Weerbestendigheid en IP-classificatie

Voor installaties buitenshuis wordt IP65 of hogere beschermingsklasse aanbevolen. Een IP66-classificatie is van cruciaal belang voor de bescherming tegen stof en water. Outdoor PV-installaties brengen ook UV- en thermische belasting met zich mee, dus de materialen van de behuizing moeten langdurige blootstelling en hoge temperaturen kunnen verdragen.

Certificeringen en naleving

Controleer of u voldoet aan IEC-, UL-, TÜV- of andere regionale normen. Gebruik voor internationale projecten lastscheiders die voldoen aan IEC/EN 60947-3. Naleving wordt bereikt door selectie plus documentatie plus verificatie. Dit wordt niet bereikt door een niet-gespecificeerde schakelaar te installeren.

Paalconfiguratie

Ingenieurs moeten enkelpolig (voor één geleider) of dubbelpolig (voor positieve en negatieve DC-lijnen) overwegen. Het wordt aanbevolen om beide DC-geleiders los te koppelen, zodat onderhoudsteams geen onduidelijkheid hebben over de grens.

Vergrendelbare UIT-positie

Een vergrendelbare UIT-positie ondersteunt onderhoudsisolatieprocedures. Wanneer de schakelaar op OFF staat, wordt het circuit geopend en wordt voldoende isolatie en scheiding geboden voor isolatie bij gebruik binnen de nominale omstandigheden.

Wis AAN/UIT-indicatie

Een positief schakelmechanisme met duidelijke AAN/UIT-indicatie helpt technici de schakelstatus te verifiëren.

Controlelijst voor sleutelselectie

• Waarderingen: koude Voc in het slechtste geval, continue stroombasis en elke stroomoptelling van parallelle strings

• Categorieën: PV DC-belastingsclassificatie passend voor het circuit

• Plaatsing: toegankelijke locatie nabij de omvormer met een gedocumenteerde isolatiegrens

• Aansluitingen: aderbereik, adereindhulzen/kabelschoenen, koppelwaarden, verificatie van inbedrijfstelling

• Omgeving: IP-waarde, UV-bestendigheid, temperatuurbereik, afdichtings- en montagemethode

• Documentatie: Single Line Diagram (SLD)-kaarten, labels, inbedrijfstellingsgegevens en aantekeningen over onderhoudsprocedures

Inspectie en onderhoud

Zonne-isolatieschakelaars moeten minstens één keer per jaar worden geïnspecteerd. Onderhoud richt zich op het controleren op schade door hitte, binnendringend vocht en de fysieke integriteit van de behuizing. Technici moeten ook de mechanische werking van de handgreep testen om er zeker van te zijn dat deze niet broos is geworden of vastloopt.

4. Samenvatting

Zonne-isolatieschakelaars zijn een klein maar cruciaal onderdeel van elk zonne-energiesysteem. Ze zorgen voor veiligheid, compliance en operationele efficiëntie.

PV-circuits kunnen onder verlichting bekrachtigd blijven. DC-schakeling vereist een speciaal gebouwde boogcontrole. Een PV-geclassificeerde Solar Isolator Switch geeft ingenieurs en serviceteams een gedefinieerde grens die ze kunnen bedienen, vergrendelen en verifiëren.

Overzeese PV-projecten worden doorgaans gespecificeerd en geverifieerd aan de hand van de IEC- en EN-verwachtingen. Het isolatieapparaat moet geschikt zijn voor PV DC-gebruik, de juiste classificatie hebben voor het systeem en zo worden geïnstalleerd dat technici het kunnen bedienen, de open status kunnen verifiëren en het indien nodig kunnen vergrendelen.
