Wat is een UL 1077 DC-MCB? Normen, tests en toepassingen
UL 1077is een productveiligheidsnorm voor aanvullende beschermers die in elektrische apparatuur worden gebruikt. Deze norm is van toepassing op beveiligingsapparaten die in elektrische apparatuur zijn geïnstalleerd om aanvullende bescherming te bieden. Voor fabrikanten die DC-beveiligingsschakelaars in elektrische apparatuur moeten integreren, is UL 1077 een productnorm die aandacht vereist.
Dit artikel introduceert het toepassingsgebied van UL 1077, de verschillen tussen UL 1077 DC MCB's en stroomonderbrekers volgens andere normen, en de belangrijkste parameters die kopers moeten bevestigen bij het selecteren van producten.
Wat is UL1077 Certificering?
UL 1077is een veiligheidsnorm voor aanvullende beschermers die worden gebruikt in elektrische apparatuur, uitgegeven door UL Solutions.
Deze norm is van toepassing op aanvullende beschermers die extra overstroombeveiliging bieden voor elektrische apparatuur. Deze producten worden doorgaans geïnstalleerd in elektrische apparatuur en dienen niet als primaire beschermingsapparaten voor het bouwen van vertakte circuits.
De UL 1077-norm specificeert voornamelijk eisen voor aanvullende beschermers op het gebied van constructie, prestaties en testen.
Wat doetUL 1077Test?
1. Kalibratietest
Bij de kalibratietest wordt gecontroleerd of de vermogenschakelaar werkt volgens de gespecificeerde uitschakelkarakteristieken.
De test brengt gespecificeerde stromen op het product aan en controleert of het product binnen de vereiste tijd uitschakelt.
2. Overbelastingstest
De overbelastingstest controleert de reactie van de stroomonderbreker bij herhaalde overbelastingsomstandigheden.
Voor DC-toepassingen zijn de overbelastingstestomstandigheden afhankelijk van het producttype en de specifieke toepassingsvereisten. Sommige starttoepassingen voor gelijkstroommotoren kunnen hogere teststromen gebruiken.
De overbelastingstest omvat 50 bedrijfscycli onder gespecificeerde omstandigheden.
3. Duurtest
De duurtest evalueert de prestaties van de mini-stroomonderbreker na herhaaldelijk gebruik.
Voor toepasselijke producten omvatten de vereisten van UL 1077 6.000 schakelingen bij nominale stroom en nominale spanning.
Bij deze test wordt gecontroleerd of het product goed blijft functioneren na het voltooien van het aangegeven aantal elektrische en mechanische handelingen.
4. Kortsluittest
De kortsluittest evalueert de prestaties van de DC MCB onder gespecificeerde kortsluitomstandigheden.
Bij de test wordt gecontroleerd of het product de gespecificeerde foutstroom kan onderbreken en tegelijkertijd onaanvaardbare veiligheidsrisico's kan vermijden.
UL 1077omvat verschillende kortsluittestomstandigheden en -categorieën. Daarom zijn specifieke testomstandigheden afhankelijk van de beoordelingen en classificatie van het product.
5. Temperatuurstijgingstest
De temperatuurstijgingstest evalueert de temperatuurstijging van de installatieautomaat onder gespecificeerde bedrijfsomstandigheden.
De test controleert de temperatuurveranderingen van relevante stroomvoerende onderdelen en aansluitingen.
6. Diëlektrische spanningsbestendigheidstest
De diëlektrische spanningsbestendigheidstest evalueert het isolatiesysteem van de stroomonderbreker.
Bij de test worden gespecificeerde spanningen toegepast tussen relevante elektrische onderdelen. Het product moet tijdens de test voldoen aan de geldende isolatie-eisen.

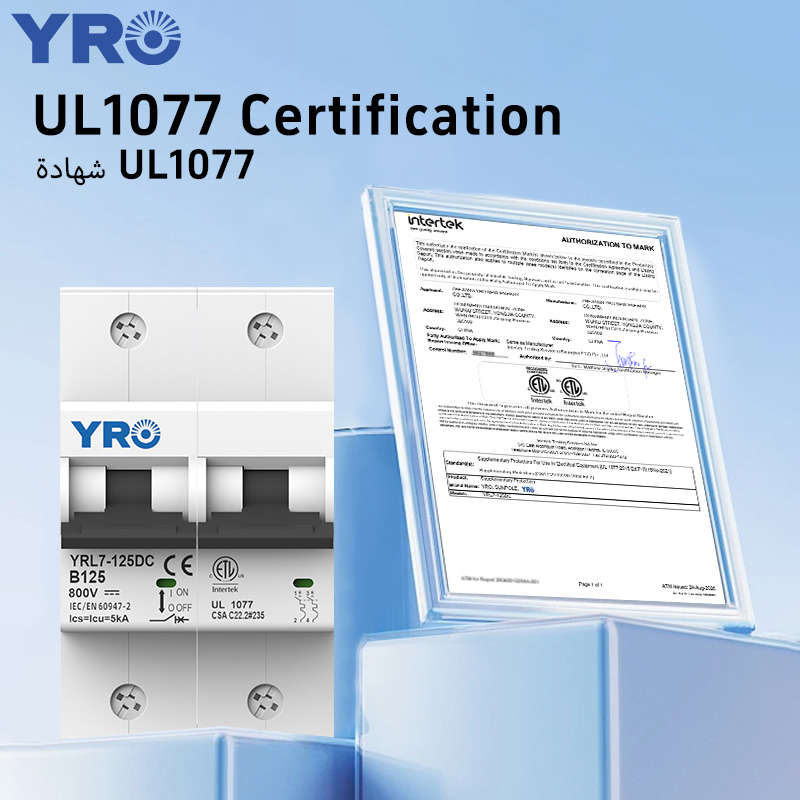

YRO DC-miniatuurstroomonderbreker ontvangt UL 1077-certificering
De stroomonderbrekers uit de YRL7-125DC-serie van YRO zijn beoordeeld volgens de toepasselijke UL 1077-vereisten. UL 1077 omvat testvereisten voor kalibratie, temperatuurstijging, overbelasting, uithoudingsvermogen, weerstand tegen diëlektrische spanning en kortsluitprestaties.
Verschillende tests evalueren de productprestaties onder verschillende omstandigheden. De kalibratietest controleert bijvoorbeeld de uitschakelkarakteristieken, de temperatuurstijgingstest evalueert temperatuurveranderingen onder gespecificeerde bedrijfsomstandigheden, de overbelastingstest beoordeelt de respons onder gespecificeerde overbelastingsomstandigheden, en de kortsluittest evalueert de onderbrekingsprestaties onder gespecificeerde foutomstandigheden.
Voor kopers kan certificeringsinformatie worden gebruikt om te bevestigen of het product voldoet aan de certificeringseisen in hun apparatuurontwerp.
Toepassingsscenario's voor stroomonderbrekers met UL 1077-certificering
Bedieningspanelen
Bedieningspanelen bevatten regelcircuits, stroomcircuits en andere hulpcircuits. Fabrikanten van apparatuur kunnen DC-MCB's selecteren die voldoen aan de UL 1077-vereisten, voor aanvullende overstroombeveiliging van interne circuits in elektrische apparatuur.
Automatiseringsapparatuur
Automatiseringsapparatuur bevat meerdere elektrische en elektronische componenten die circuitbeveiliging vereisen.
Fabrikanten van apparatuur kunnen een MCB-breker selecteren op basis van de volgende parameters:
· Nominale spanning
· Nominale stroom
· Aantal polen
· Reiskenmerken
Het geselecteerde beveiligingsapparaat moet voldoen aan de elektrische vereisten van de apparatuur.
Nieuwe energieapparatuur
Nieuwe energieapparatuur bevat elektrische systemen die circuitbeveiliging vereisen.
Fabrikanten van producten zoals apparatuur voor stroomconversie kunnen op basis van het ontwerp van de apparatuur beoordelen of aanvullende beveiligingsoplossingen geschikt zijn. De uiteindelijke keuze hangt af van de specifieke structuur van het apparaat en de bijbehorende beschermingseisen.
Conclusie
UL 1077-certificering wordt voornamelijk gebruikt voor aanvullende beschermingstoepassingen in elektrische apparatuur.
De UL 1077-standaard evalueert de prestaties van aanvullende beschermers op basis van meerdere aspecten, waaronder bedrijfskarakteristieken, prestaties bij temperatuurstijging, prestaties bij overbelasting, uithoudingsvermogen, isolatieprestaties en kortsluitprestaties.
Bij de aanschaf van elektrische stroomonderbrekers moeten kopers rekening houden met de toepassingen van de apparatuur, de nominale spanning, de nominale stroom, het aantal polen, de uitschakelkarakteristieken en de toepasselijke certificeringsvereisten.
Inzicht in het toepassingsgebied van de UL 1077-certificering kan fabrikanten en kopers van apparatuur helpen bij het selecteren van geschikte circuitbeveiligingsproducten op basis van elektrische ontwerpvereisten.
