Wat kan een overspanningsafreiziger dat een stroomonderbreker niet kan?

Moderne energiesystemen worden bedreigd door voorbijgaande spanningsstieken. Deze korte, hoge amplitude -spanningspulsen, meestal durend van nanoseconden tot milliseconden, veroorzaakt door blikseminslag, roosterschommelingen of het omschakelen van industriële apparatuur, kunnen in stilte precisie -elektronische apparaten die van laptops tot fotovoltaische omvormers zwijgend vernietigen. Hoewel stroomonderbrekers cruciaal zijn voor het voorkomen van overbelastingen en korte circuits, zijn ze machteloos tegen overspanningen op microseconde-niveau die hun mechanische struikelmechanismen omzeilen. Dit artikel zal ingaan op de functies die blikseminrichters kunnen uitvoeren, maar stroomonderbrekers kunnen niet, en waarom beide onmisbaar zijn in elektrische bescherming.

Wat kan een overspanningsafreiziger dat een stroomonderbreker niet kan?

BeideblikseminrichtersEnstroomonderbrekerszijn beschermende apparaten in energiesystemen, maar ze hebben essentiële verschillen in functionele positionering, werkprincipes en toepassingsscenario's.

Een overspanningsafreiziger maakt gebruik van niet -lineaire componenten, zoals metaaloxidevaristors (MOV) om overspanning in de grond binnen nanoseconden te leiden, waardoor elektronische apparaten worden beschermd tegen onmiddellijke spanningspieken (zoals blikseminslag) - iets dat stroomonderbrekers niet aankan. Stroomonderbrekers daarentegen snijden de voeding alleen af wanneer er een continue overstroom is (zoals overbelasting of kortsluiting), en kunnen niet reageren op pieken op microsecondniveau. Surge Arresters beschermen apparatuur en stroomonderbrekers beschermen lijnen.

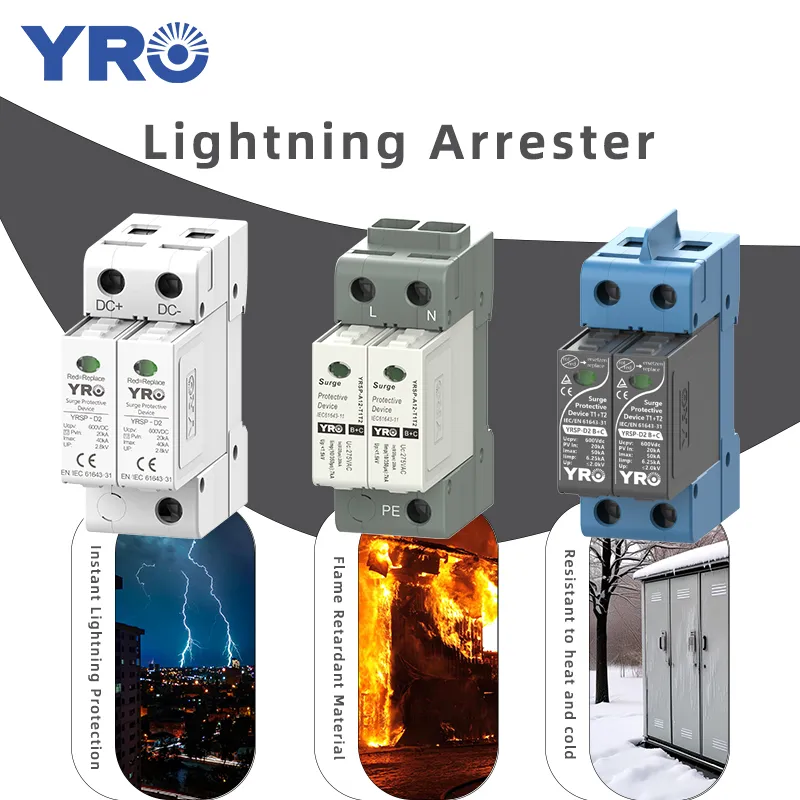

Waarom kunnen stroomonderbrekers overspanningsbergers niet vervangen in bliksembeveiliging?

Veel mensen willen stroomonderbrekers gebruiken in plaats van blikseminrichters om geld te besparen, maar dit is onmogelijk. Waarom is dat? Lees gewoon de volgende inhoud en u weet het.

1. Fundamentele verschillen in beschermingsdoelen

Zoals hierboven vermeld, zijn blikseminrichters specifiek ontworpen om transient te onderdrukkenoverspanning, terwijl stroomonderbrekers alleen werken als reactie opabnormale stromingen(overbelasting of kortsluiting).

2. Afwezigheid van niet -lineaire kenmerken

DeoverspanningsarrestragerNeemt niet -lineaire weerstandsmaterialen zoals zinkoxide (ZnO) aan, die een hoge weerstandstoestand (> 1 mΩ) presenteren onder normale spanning. Wanneer de spanning echter de drempel overschrijdt, daalt de weerstand sterk tot <1Ω, waardoor een low-impedantie ontladingskanaal wordt gevormd. Dit niet -lineaire kenmerk is niet bezeten door stroomonderbrekers.

3. Responstijd -ongelijkheid

• Lightning-arrester: reactie op nanosecondniveau, die overeenkomt met de tijd vóór de bliksemgolf (1-5 μs) en kan klemmen voltooien tijdens de spanningsstadium.
• Stroomonderbreker: de snelste werktijd is in milliseconden, die veel langzamer is dan de duur van de blikseminslag. Toen de stroomonderbreker reageerde, was de bliksemstroom door de apparatuur gegaan en veroorzaakte schade.

4. Systeemherstelmechanisme na actie

Na deoverspanningsarrestragerLoost de bliksemstroom, de niet-lineaire weerstand keert onmiddellijk terug naar de toestand met hoge weerstand en het systeem kan zonder onderbreking blijven werken. Zodra een stroomonderbreker struikelt, moet de voeding worden hersteld door middel van handmatig of automatisch dat opnieuw wordt geleverd, wat resulteert in een stroomonderbreking. In gebieden met frequente onweersbuien, kunnen dergelijke onderbrekingen herhaaldelijk optreden als gevolg van meerdere blikseminslag, waardoor de betrouwbaarheid van de stroomvoorziening ernstig wordt beïnvloed.

Waar moeten Surge Arresters worden geïnstalleerd die stroomonderbrekers niet kunnen bereiken?

1. Contactcontact van stroomonderbrekers (open status)

Wanneer de stroomonderbreker zich in de open toestand bevindt, wordt een isolerende kloof gevormd aan beide zijden van zijn pauze. Op dit moment kan de bliksemsgolf of operationele overspanning bij de pauze totale reflectie ondergaan, waardoor de spanningsamplitude verdubbelt. Abliksemaresterkan worden geïnstalleerd aan de lijnzijde van de pauze om de gereflecteerde overspanning te beperken.

2. Secties van overheadlijnen met een hoog blikseminslagrisico

Omdat stroomonderbrekers alleen kortsluitstromen kunnen afsnijden, maar de verspreiding van bliksemgolven op geleiders niet kunnen onderscheppen,overspanningsarrestragerkan worden geïnstalleerd op de geleiders van polen en torens, op bovenlijnen met frequente bliksemactiviteiten of complex terrein.

3. Beide zijden van de vaak geopende en gesloten contactschakelaar

Wanneer een verbindingsschakelaar (zoals een paal gemonteerde stroomonderbreker of disconnector) opent, wordt de live zijlijn blootgesteld aan het risico op bliksemgolfinbreuk en kan de stroomonderbreker geen breekbescherming bieden. Daarom, voor het aansluiten van schakelaars die vaak in een hete standby -toestand zijn, eenBliksembeveiligingsapparatenmoet worden geïnstalleerd aan de live kant.

4. Laagspanningszijde van de distributietransformator

Nadat de bliksemgolven door de hoogspanningszijde zijn binnengevallen, kunnen ze paren naar de laagspanningszijde door elektromagnetische inductie, waardoor voorbijgaande schokken meerdere keren de nominale spanning genereren. DeElektrische piek arresterAan de laagspanningszijde moet de coördinatie van meerdere niveaus met de hoogspanningszijde vormen om ervoor te zorgen dat de restspanning lager is dan de tolerantiewaarde van de apparatuur.

Conclusie

Stijgingen arresters en stroomonderbrekers bevinden zich niet in een substitutieve relatie, maar vullen elkaar eerder aan. Stroomonderbrekers zijn verantwoordelijk voor het regelen van overstroom, terwijl blikseminrichters onmiddellijke overspanning afhandelen. Om apparatuur en faciliteiten volledig te beschermen, zijn beide onmisbaar. Inzicht in hun respectieve functies en beperkingen is de sleutel tot het bouwen van een veiliger en betrouwbaarder elektrisch systeem.
