Wat is een over- en onder spanningsbeschermer?

In stroomsystemen zijn spanningsafwijkingen een van de belangrijkste oorzaken van schade aan apparatuur en veiligheidsrisico's. De apparaten van sommige mensen werken niet op de juiste manier, terwijl anderen worden opgebrand - deze storingen zijn direct gerelateerd aan spanningsproblemen.

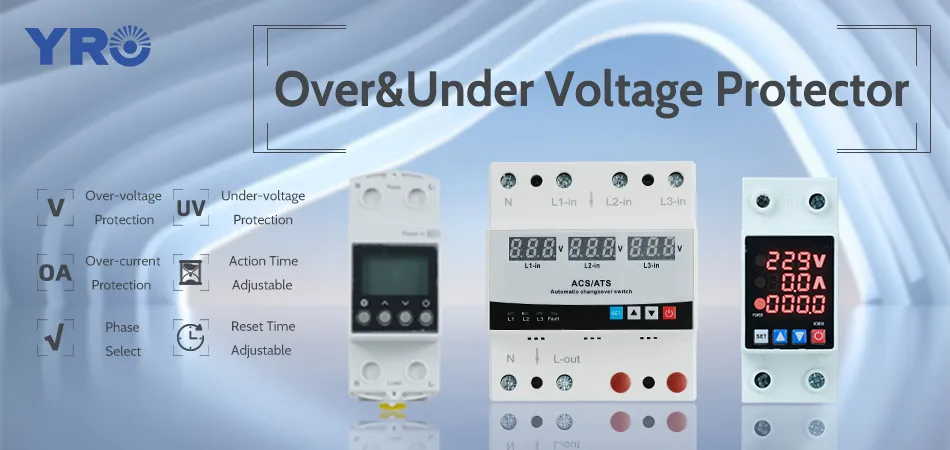

Wat is een over- en onder spanningsbeschermer?

Eenover/onder spanningsbeschermeris een beveiligingsapparaat dat spanningsbewaking, logische oordeel en stroomregeling integreert. Het bewaakt continu de voedingsspanning en snijdt automatisch het circuit af wanneer de spanning overschrijdt of onder vooraf ingestelde veilige limieten valt. Vervolgens vertraagt het automatische reset zodra de spanning normaliseert, waardoor dynamische bescherming wordt geboden voor elektrische apparatuur en stroomsystemen. In tegenstelling tot blikseminrichters (die alleen bewaken tegen voorbijgaande spikes),spanningsbeschermersBied continue monitoring en uitgebreide bescherming tegen zowel hoge als lage spanningsomstandigheden.

Ondanks hun belang verwarren veel mensenover en onder spanningsbeschermersmetblikseminrichters. Erger nog, sommigen onderschatten de risico's van onderspanning. In de volgende paragrafen zullen we misvattingen ontkrachten en technische verschillen verduidelijken.

Kunnen laagspanningsapparatuur huishoudelijke apparaten beschadigen?

Kort antwoord: ja. Hoewel hoogspanning een duidelijke bedreiging is, is lage spanning een verborgen gevaar. De kernmechanismen van onderspanningschade zijn als volgt:
Huidig compensatie -effect
De meeste apparaten zijn ontworpen voor 220-240V of 110-120V (varieert per land).
Volgens P = V*I, wanneer spanning (V) daalt, neemt de stroom (i) toe om het vermogen te behouden (P). Bijvoorbeeld:
Een 1000W koelkastcompressor (tekeningvoorbeeld. 5.5a bij 220V)
Bij 180V kan de stroom stijgen tot 1000 W / 180V≈5.56A (23% toename)
Spanningsschommelingen binnen ± 10% zijn normaal. Als ze dit bereik overschrijden, is er een risico op oververhitting.
Oververhitting gevaren
De apparatuur compenseert het vermogen door de stroom te vergroten, waardoor de temperatuurstijging van draden en componenten versnelt. De typische manifestaties zijn:
Motorwikkeling isolatie afbraak (levensduurhelften per 10 ℃ stijging)
MOSFET -falen in stroomadapters (Junction Temps> 150 ℃)
Controleer logische storingen
Wanneer elektronische apparaten onderspanning zijn, kan het volgende optreden:
MCU -storingen (bijv. Een wasmachine activerende spin -modus activeren)
Schakelmodusvoedingen die "hiccup-modus" invoeren (herhaalde herbootschadelende condensatoren)

Wat is het verschil tussen een bliksemafschikking en een over/onder spanningsbeschermer?

Overspanningsbeveiligers enoverspanning en onderspanningbeschermerszijn twee complementaire maar aanzienlijk verschillende soorten beschermingsapparaten in energiesystemen. Het volgende is een systematische vergelijking op basis van technische gegevens met meerdere branden en praktische situaties die worden aangetroffen. Als er fouten zijn, stuur dan een e -mail naar[email protected]om ze te corrigeren:

1. Beschermingsdoelen en -functies

2. Werkingsmechanismel

• ● Bliksemafscheider (SPD)

Gebruikt niet-lineaire componenten (bijv. MOV's, gasafvoerbuizen) om een lage impedantiepad binnen 1-25ns te creëren, waarbij de stroomstroom naar de grond leidt en tegelijkertijd de restspanning beperkt.

Reactietijd: 1–100ns

Actiemodus: passieve afleiding (parallelle verbinding, geen circuitonderbreking)

• ● Over/onder spanningsbeschermer

Monstersspanning in realtime ： Als de drempels worden overtreden, snijdt een relais de stroom af en vertraagt na herstel na de herstel.

Reactietijd: 1-2 seconden (inverse-time kenmerk: sneller voor ernstige overspanning)

Actiemodus: Actieve ontkoppeling (serie-verbonden, regelt circuitbreuk)

3. Toepassingsscenario's

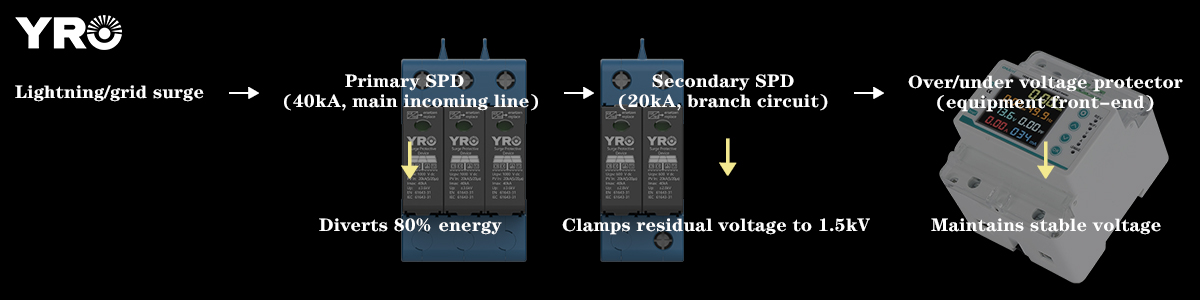

Als voorbeeld de huishoudelijke stroomverdeling nemen, is een beveiligingssysteem op drie niveaus ontworpen:

Hieruit is te zien dat Surge Lightning Protection -apparaten en overspanning- en onderspanningsbeveiligingsapparaten complementair zijn: SPD kan niet omgaan met continue overspanning in het vermogensnet, en op dit moment is een spanningsbeveiligingsapparaat nodig om de voeding af te snijden. De spanningsbeschermer heeft geen reactie op bliksemstieken op nanosecondniveau en vereist SPD om tijdelijke bescherming te bieden.

Conclusie

Spanningsschommelingen zijn onvermijdelijk, maar hun schade kan worden voorkomen. Overspanning en onderspanningsbeschermers bieden dubbele bescherming tegen overspanning en onderspanning op een eenvoudige en economische manier. Wanneer ze worden gebruikt in combinatie met overspanningen, kunnen ze een hoger niveau van bescherming bereiken. Of u zich in een gebied bevindt met onstabiele elektrische rasters of gewoon gemoedsrust zoekt, het installeren van overspanning en onderspanningssystemen is een langdurige nuttige maatregel.
