Hoe overspannings- en onderspanningsbeveiliging implementeren in nieuwe energietoepassingen?

Spanningsschommelingen vormen een aanzienlijk risico voor gevoelige elektrische apparatuur in verschillende sectoren, waaronder het kritieke en groeiende nieuwe energieveld. Het implementeren van betrouwbare overspannings- en onderspanningsbeveiliging is van cruciaal belang voor het beschermen van omvormers, energieopslagsystemen en laadinfrastructuur, waardoor de operationele continuïteit en levensduur worden gegarandeerd. Dit artikel schetst de kernconcepten en effectieve oplossingen, waarbij de rol van toegewijde beschermers zoals deYRO Verstelbare over- en onderspanningsbeveiliging.

1. Wat is overspanning en onderspanning?

· Onderspanning wordt gedefinieerd als een toestand waarin de aangelegde spanning gedurende ten minste één minuut daalt tot 90% van de nominale spanning of lager.

· Overspanning verwijst naar een abnormale stijging van de netspanning tot boven de veilige bedrijfslimiet van aangesloten apparaten.

Als beide omstandigheden niet worden gecontroleerd, kunnen ze ernstige schade veroorzaken aan apparaten die niet zijn ontworpen voor dergelijke spanningsschommelingen.

2. Gevaren van overspanning en onderspanning

Bij langdurig gebruik van onderspanning kan apparatuur zoals motoren en compressoren oververhit raken, defect raken of voortijdig defect raken. In de nieuwe energiecontext zou dit van invloed kunnen zijn op cruciale componenten binnen zonnepompsystemen of batterijbeheercircuits. Symptomen zijn onder meer weinig licht en het niet goed opladen van de batterijen.

Overspanning dwingt elektrische apparatuur om buiten de beoogde parameters te werken. Voor gevoelige elektronische circuits in fotovoltaïsche omvormers of DC-DC-converters kan aanhoudende overspanning catastrofaal zijn, waardoor mogelijk de maximale spanningstolerantie wordt overschreden en permanente schade aan de gevoede apparaten ontstaat.

3. Hoe overspanning voorkomen?

Effectieve overspanningsbeveiliging is afhankelijk van tijdige detectie en automatische ontkoppeling. De belangrijkste strategieën zijn onder meer:

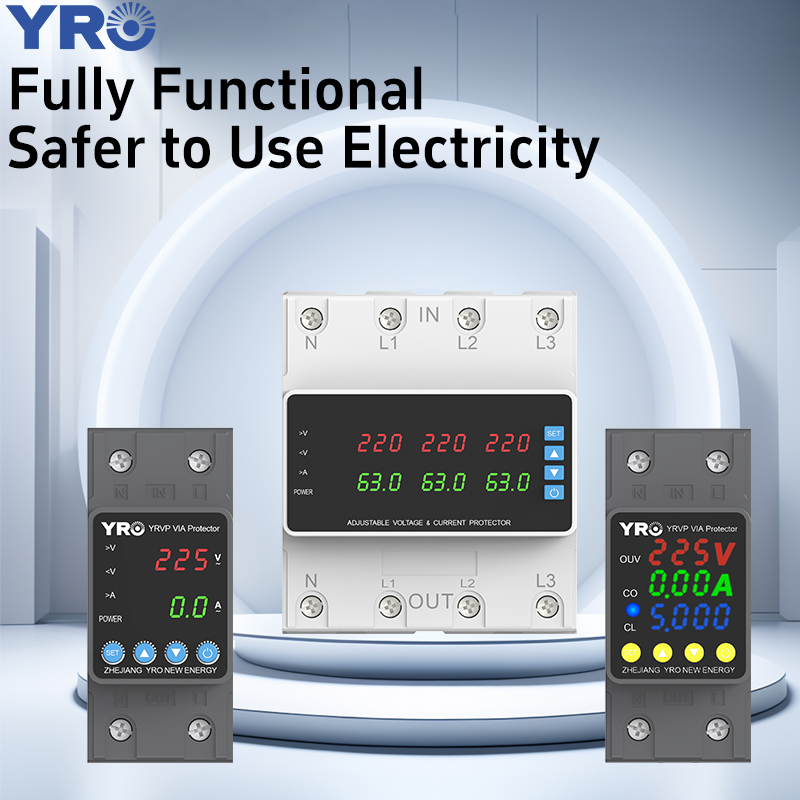

· Gebruik van speciale beschermers: IndustrieelYRO Verstelbare over- en onderspanningsbeveiliging(OUPA) integreren een detectie-eenheid en een automatische schakelaar (zoals een contactor). Wanneer een fout ervoor zorgt dat de spanning boven een ingestelde bovengrens stijgt, schakelt de beschermer snel de stroom naar de distributielijn uit, waardoor stroomafwaartse nieuwe energieapparatuur wordt beschermd.

· Benutten van ingebouwde beveiligingen in voedingen: Moderne schakelende voedingen integreren vaak overspanningsbeveiligingsfuncties (OVP). Ze kunnen bijvoorbeeld een feedbackvergelijker gebruiken die binnen microseconden wordt geactiveerd als de output een ingestelde drempel overschrijdt (bijvoorbeeld 110% van de doelstelling), waardoor het circuit wordt vastgezet om de energieoverdracht te stoppen.

· Implementatie van softstartcircuits: Om overspanning tijdens het opstarten te voorkomen, maken schakelende voedingen gebruik van softstartcircuits. Hierdoor kan de uitgangsspanning geleidelijk stijgen naar de ingestelde waarde, waardoor de regellus de tijd krijgt om zich aan te passen en te stabiliseren.

· Geavanceerd circuitontwerp: Voor toepassingen met snelle veranderingen in de ingangsspanning gebruiken geavanceerde DC-DC-converters geoptimaliseerde regelmethoden om overschrijding van de output te voorkomen en een geleidelijk, veilig herstel van de uitgangsspanning te garanderen, een functie die waardevol is in nieuwe energiesystemen met variabele stroomopwekking.

4. Hoe onderspanning voorkomen?

Net als bij overspanning omvat het voorkomen van schade door onderspanning monitoring en automatische interventie.

· Installatie van onderspanningsrelais: deze apparaten bewaken voortdurend de voedingsspanning. Bij het detecteren van een onderspanningstoestand (spanning onder een ingestelde ondergrens), schakelen ze de voeding uit om aangesloten apparatuur te beschermen. Moderne relais zijn vaak voorzien van een instelbare timer om hinderlijk uitschakelen te voorkomen door zeer korte, voorbijgaande spanningsdalingen die vaak voorkomen in netgekoppelde nieuwe energiesystemen.

· Gebruik van instelbare beveiligingscircuits: elektronische beveiligingscircuits kunnen worden ontworpen met behulp van componenten zoals verstelbare shuntregelaars (bijv. TL431). Een spanningsdelernetwerk stelt een lagere uitschakelspanning in. Als de netspanning daalt, waardoor de bemonsterde spanning onder deze referentie daalt, wordt het circuit geactiveerd, waardoor een stuurrelais wordt uitgeschakeld en de belasting wordt losgekoppeld.

5. Conclusie

Het is essentieel om waardevolle apparatuur in nieuwe energietoepassingen te beschermen tegen spanningsinstabiliteit. De oplossingen variëren van eenvoudige, aanpasbare doe-het-zelf-beveiligingscircuits voor specifieke toepassingen tot geavanceerde, geïntegreerde beschermers zoalsYRO Verstelbare over- en onderspanningsbeveiligingen geavanceerde voedings-IC's. Het kernprincipe blijft consistent: controleer continu de lijnspanning en schakel automatisch de stroom uit wanneer deze afwijkt buiten veilige boven- en ondergrenzen.

Bij het selecteren van een beschermingsoplossing zoals eenYRO Verstelbare over- en onderspanningsbeveiligingHoud rekening met factoren zoals het vereiste beveiligingstype (overspanning, onderspanning of beide), het aantal polen, de installatiemethode en of er extra functies zoals overstroombeveiliging nodig zijn. Het implementeren van de juiste bescherming garandeert een lange levensduur, veiligheid en betrouwbaarheid van apparatuur in veeleisende nieuwe energieomgevingen.

YRO overspannings- en onderspanningsbeschermers zijn ontworpen in overeenstemming met internationale normen en bieden betrouwbare bescherming voor uw elektrische systemen.
