Hoe voorkomt een scheidingsschakelaar het terugvoeren van net- en generatorstroom tijdens Dual Power Switching?

In stroomvoorzieningssystemen die zowel gemeentelijke elektriciteit als generatoren gebruiken, is het veilig schakelen van stroombronnen een operationele vereiste waaraan strikt moet worden voldaan. Tijdens het schakelen tussen dubbele voedingen is omgekeerde voeding een risico dat speciale aandacht vereist. Als elektrische energie in omgekeerde richting van de ene stroombron naar de andere stroomt, zal dit een bedreiging vormen voor de veiligheid van het personeel, uitval van apparatuur veroorzaken en nalevingsproblemen veroorzaken.

Waarom moetDubbele stroomoverdrachtschakelaarsBackfeeding absoluut voorkomen?

Backfeeding vindt plaats wanneer twee onafhankelijke stroombronnen met elkaar worden verbonden, waardoor stroom in onbedoelde richtingen gaat stromen. Stel dat een onweersbui een stroomstoring in het hele gebouw veroorzaakt en dat de beheerder van het gebouw de back-upgenerator start, maar door een onjuiste schakelwerking kan er elektriciteit terugstromen naar de elektriciteitsleidingen die normaal gesproken dood zouden moeten zijn. Dit fenomeen is backfeeding, wat onzichtbare gevaren creëert voor het onderhoudspersoneel van het net. Bovendien kan de generator, wanneer de netstroom plotseling wordt hersteld, worden blootgesteld aan abnormale spanningspieken, waardoor mogelijk schade aan de generator kan worden veroorzaakt.

Hoe het probleem van veilige dubbele stroomschakeling oplossen?

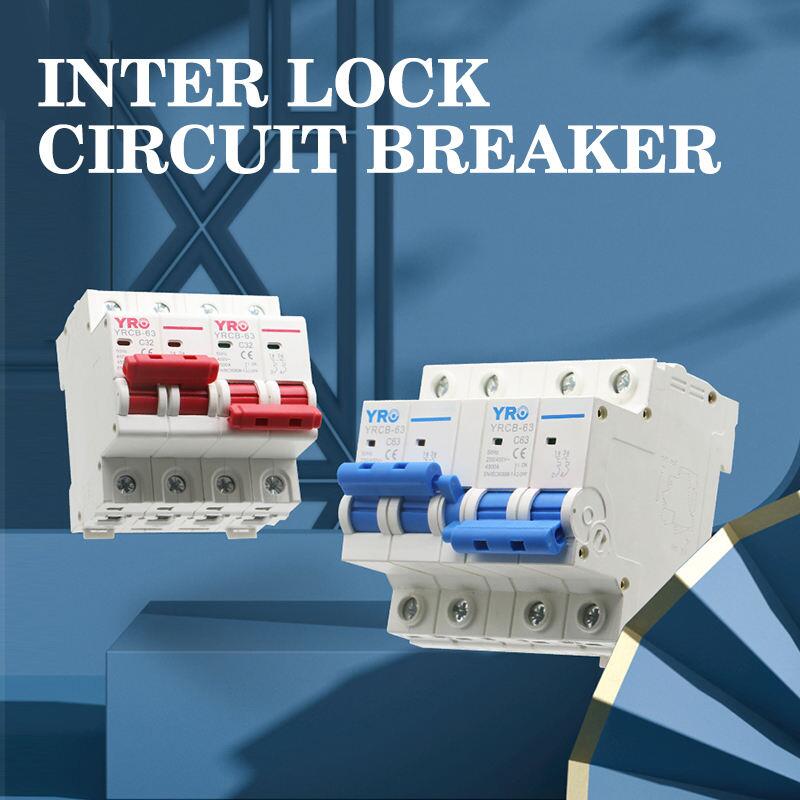

Mechanische vergrendeling

Mechanische vergrendeling is een van de meest fundamentele maar cruciale veiligheidsontwerpen bij dubbele stroomisolatie, en de werkingslogica ervan is zeer eenvoudig:

• Er kan slechts één voeding tegelijk worden aangesloten.
• Wanneer de ene voeding zich in gesloten toestand bevindt, wordt de andere zijde structureel gedwongen te vergrendelen.
• Het elimineert de mogelijkheid dat twee stroombronnen parallel worden aangesloten vanuit fysiek perspectief.

Deze ontwerpbenadering zorgt ervoor dat zelfs als de operator een fout maakt, er geen onmiddellijke situatie zal ontstaan ​​waarin de twee voedingen parallel of omgekeerd zijn aangesloten.

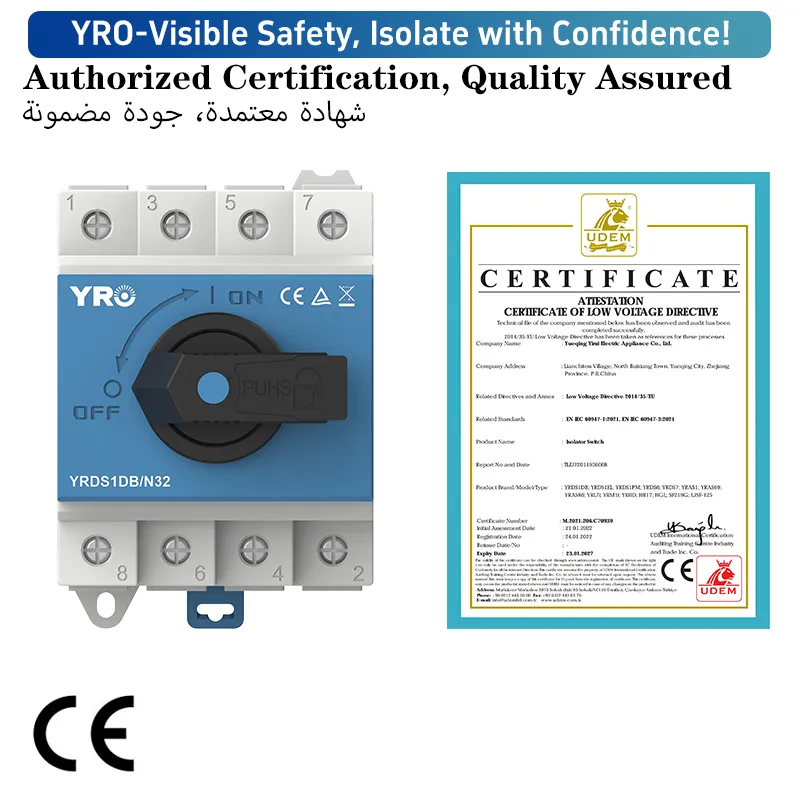

Koppel de schakelaar los

Bij toepassingen voor het schakelen met dubbele voeding heeft de scheidingsschakelaar niet alleen de functie van "stroom maken of breken". De kernwaarde ligt in het gebruik van de mechanische structuur om met geweld stroombronisolatie te bereiken.

Wanneer de contacten van de scheidingsschakelaar zich in de "Open" positie bevinden (de bladen zijn omhoog gebracht), wordt er een open circuit gevormd en kan er geen stroom doorheen. In de "Gesloten" positie (de bladen zijn neergelaten) wordt een gesloten circuit gevormd, waardoor de stroom vrij tussen de twee zijden kan stromen. Deze op hardware gebaseerde aanpak verkleint aanzienlijk de kans op backfeeding als gevolg van bedieningsfouten of abnormale omstandigheden.

Compliance, acceptatie en betrouwbaarheid op lange termijn

Vanuit het perspectief van acceptatie en onderhoud hebben scheiders nog steeds duidelijke voordelen. Door de duidelijk zichtbare ontkoppelde toestand kunnen inspecteurs intuïtief bevestigen of het systeem effectieve isolatie heeft bereikt.

Vanuit een operationeel langetermijnperspectief helpt betrouwbare fysieke isolatie ook om de elektrische schokken waaraan apparatuur wordt blootgesteld te verminderen, de systeemstabiliteit te verbeteren en de algehele levensduur te verlengen.

Conclusie

In elk dubbel voedingssysteem dat zowel netstroom als een generator gebruikt, is het voorkomen van omgekeerde stroomvoorziening tussen de twee een fundamentele veiligheidsvereiste. Wanneer de scheider wordt gebruikt in combinatie met een geschikt vergrendelingsapparaat, kan dit een fundamentele garantie bieden voor het bereiken van deze veiligheidsfunctie.

Of u nu kiest voor een eenvoudige mechanische vergrendeling voor een woning of een automatisch conversiesysteem voor een kritieke locatie, het basisprincipe is hetzelfde: voordat u de ene stroombron aansluit, wordt eerst fysiek en visueel bevestigd dat de andere stroombron volledig is losgekoppeld.

Het schakelen van stroom heeft niet alleen betrekking op het handhaven van een ononderbroken stroomvoorziening, maar houdt ook verband met de vraag of elektrische energie altijd langs een veilig en correct pad wordt verzonden.
