Hoe kan een WiFi 6-10 Strings RSD Fast Shutdown-apparaat de veiligheid van zonne-energie verbeteren?

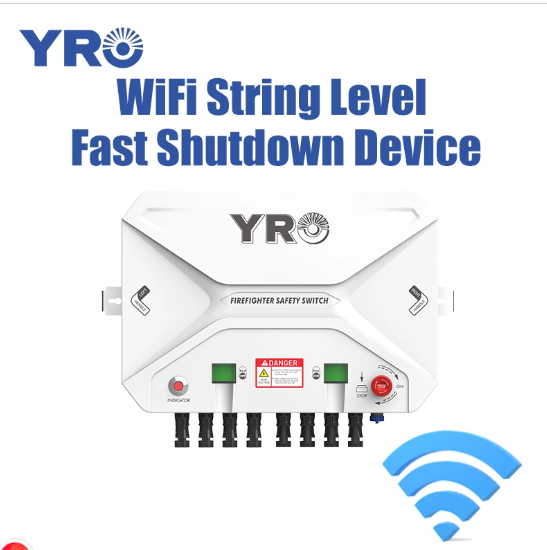

Een WiFi 6-10 Strings RSD Fast Shutdown-apparaat begrijpen

Fotovoltaïsche zonne-energiesystemen genereren gelijkstroom-elektriciteit wanneer voldoende zonlicht de modules bereikt. Zelfs als de omvormer is uitgeschakeld, kunnen delen van de PV-generator en de DC-bedrading ervan onder spanning blijven staan. Dit creëert een belangrijke veiligheidsoverweging voor installateurs, onderhoudspersoneel, hulpverleners en systeemeigenaren.

Een apparaat voor snelle uitschakeling, gewoonlijk RSD genoemd, is ontworpen om de elektrische output binnen een bepaald deel van een PV-systeem te ontkoppelen of te verminderen wanneer de uitschakelfunctie ervan wordt geactiveerd. Een apparaat voor snelle uitschakeling op stringniveau kan meerdere PV-strings beheren via een gedeelde behuizing en schakelopstelling, afhankelijk van het ontwerp en de nominale configuratie.

De termijn6-10 snarenverwijst doorgaans naar een apparaatfamilie die bedoeld is voor een configuratie binnen dat reeksaantalbereik. Het betekent niet dat elk model automatisch elke mogelijke spanning, stroom of bedrading ondersteunt. Het gegevensblad en het bedradingsschema van het geselecteerde model bepalen de toegestane configuratie.

Wanneer WiFi is opgenomen in de productspecificatie, kan deze een communicatie- of afstandsbedieningsfunctie bieden. WiFi is echter niet een inherent kenmerk van elk apparaat voor snelle uitschakeling. Kopers moeten bevestigen of het exacte model WiFi, RS485, een andere communicatie-interface of alleen een conventionele uitschakelcontrolemethode ondersteunt.

Hoe snelle uitschakeling werkt in een zonne-PV-systeem

Een typische snelle uitschakeling op stringniveau omvat PV-modules, DC-stringbedrading, een uitschakelschakelaar of -controller, een omvormer en de bijbehorende beschermende en aardingsapparatuur. De exacte lay-out varieert afhankelijk van de systeemarchitectuur en lokale elektrische vereisten.

Stap 1: Normale energieopwekking

Onder normale bedrijfsomstandigheden produceren zonnepanelen gelijkstroom. De stroom vloeit door de geconfigureerde stringcircuits naar de omvormer, waar deze wordt omgezet in wisselstroom voor gebruik of export.

Stap 2: Er wordt een afsluitgebeurtenis gestart

Afhankelijk van het ontwerp van het apparaat kan een aangewezen schakelaar, een regelcircuit, een stroomstoring of een goedgekeurd stuursignaal de uitschakeling initiëren. Sommige producten bieden ook optionele communicatie- of temperatuurgerelateerde functies. Deze kenmerken moeten worden bevestigd voor het daadwerkelijke model in plaats van alleen op basis van de RSD-categorie te worden aangenomen.

Stap 3: Het apparaat ontkoppelt de opgegeven DC-circuits

Wanneer de vereiste trigger wordt gedetecteerd, activeert het apparaat zijn interne DC-isolatiemechanisme volgens zijn ontwerp. De betrokken circuits zijn losgekoppeld zoals gespecificeerd door de fabrikant. De resulterende spanning en uitschakelreactie zijn afhankelijk van de systeemtopologie, de locatie van het apparaat, de schakelopstelling en de toepasselijke vereisten.

Stap 4: Personeel Volg de goedgekeurde veiligheidsprocedure

Na het uitschakelen moet gekwalificeerd personeel de nood- en elektrische veiligheidsprocedures van de installatie volgen. Ze mogen er niet van uitgaan dat PV-modules stoppen met het opwekken van elektriciteit in zonlicht of dat elk deel van de bedrading automatisch veilig is om aan te raken.

Voor systeemontwerpers is het de belangrijkste taak om de volledige uitschakelvolgorde, de activeringsmethode van het apparaat, de locatie van de schakelapparatuur en de vereiste reactie onder normale omstandigheden en bij storingen te verifiëren.

Waarom multi-string shutdown belangrijk is voor zonne-energieprojecten

Beheer meerdere stringcircuits

Een apparaat dat is ontworpen voor zes tot tien strings kan helpen bij het organiseren van uitschakelapparatuur voor PV-arrays met meerdere stringcircuits. Afhankelijk van het goedgekeurde ontwerp kan dit de lay-out van de apparatuur vereenvoudigen en de behoefte aan afzonderlijke behuizingen verminderen. De werkelijke besparing is afhankelijk van het aantal strings, kabelroutes, installatiearbeid en projectvereisten.

Ondersteuning van noodresponsplanning

Apparatuur voor snelle uitschakeling kan deel uitmaken van een bredere strategie voor elektrische veiligheid, bedoeld om de gevaren tijdens noodsituaties en onderhoud te verminderen. Duidelijke labels, toegankelijke controlelocaties en gedocumenteerde uitschakelprocedures helpen het personeel te begrijpen hoe het systeem moet worden bediend.

Adres Installatievoorwaarden buiten

Zonne-energie-apparatuur wordt vaak blootgesteld aan regen, stof, temperatuurveranderingen, zonlicht en andere omgevingsfactoren. Een geschikte behuizing en correct geïnstalleerde kabelinvoeren helpen de interne componenten te beschermen. Het vereiste beschermingsniveau moet overeenkomen met de installatieomgeving en de instructies van de fabrikant.

Verbeter de systeemorganisatie

Een geplande opstelling met meerdere strings kan circuitidentificatie en onderhoudsdocumentatie eenvoudiger maken. Installateurs moeten de getroffen strings labelen, de locaties van apparaten registreren en een bijgewerkt enkellijnsdiagram bijhouden, zodat technici de apparatuur kunnen identificeren die bij elk PV-circuit hoort.

Zorg voor projectspecifieke besturingsopties

Sommige RSD-productfamilies bieden extra besturings- of communicatiefuncties. Als een project bediening op afstand, WiFi-communicatie of integratie met een ander monitoringsysteem vereist, controleer dan de exacte interface, het ondersteunde protocol, het werkingsbereik en het besturingsgedrag voordat u een model selecteert.

Belangrijke technische specificaties die vóór aankoop moeten worden geëvalueerd

Technische compatibiliteit is essentieel bij het kiezen van een apparaat voor snelle uitschakeling. Het aantal strings alleen is niet voldoende om de geschiktheid vast te stellen. Vergelijk de voorgestelde apparatuur met de gegevens van de PV-module, de ingangslimieten van de omvormer, het circuitontwerp en de lokale elektrische vereisten.

Ter referentie: YRO's heeft productinformatie voor zijn product gepubliceerdRSD-apparaat voor snelle uitschakeling met 6-10 snarenidentificeert model YRSD-8A met een aangegeven DC-stringspanning van 1500 V, stringstroom van 26 A, nominale AC-spanning van 230 V, bedrijfsspanning van 100-270 V AC, een bedrijfstemperatuurbereik van -40°C tot +85°C en IP66-bescherming. Deze cijfers moeten worden gecontroleerd aan de hand van de nieuwste datasheet en het exacte model dat voor het project wordt aangeboden.

Pas niet de specificaties van één model toe op elk product uit de 6-10-snarige familie. Spannings- en stroomwaarden, communicatiefuncties, bedradingsvoorzieningen en certificeringen kunnen per versie verschillen.

6-10 String RSD versus andere uitschakeloplossingen

Verschillende PV-projecten hebben verschillende shutdown-architecturen nodig. Een multi-stringapparaat kan geschikt zijn voor sommige lay-outs, terwijl apparatuur op moduleniveau of een ander goedgekeurd systeem wellicht beter voldoet aan de vereisten van het project.

Deze oplossingen zijn niet automatisch uitwisselbaar. Een ontkoppeling op stringniveau zorgt bijvoorbeeld niet noodzakelijkerwijs voor een spanningsreductie op moduleniveau. De juiste oplossing moet worden geselecteerd op basis van de vereiste veiligheidsfunctie, apparatuurarchitectuur en geldende elektrische regels.

Hoe u het juiste RSD-apparaat voor een PV-project selecteert

1. Bereken het werkelijke aantal strings

Begin met de PV-indeling en het aantal circuits dat moet worden geregeld. Controleer of het voorgestelde apparaat geschikt is voor het beoogde aantal strings en of de bedrading het door de fabrikant goedgekeurde schema volgt.

2. Controleer de maximale systeemspanning

De PV-nullastspanning stijgt naarmate de moduletemperatuur daalt. Gebruik de temperatuurcoëfficiënt van de fabrikant van de module en de verwachte minimale ontwerptemperatuur van de locatie om de maximale stringspanning te berekenen. Vergelijk het resultaat met de apparatuurspecificatie en toepasselijke ontwerplimieten.

3. Controleer de stroom- en beschermingscoördinatie

Bekijk de stroomkarakteristieken van de module, parallelle stringopstellingen, beveiligingsapparatuur, geleiderspecificaties en de limieten van de RSD-fabrikant. Ga er niet van uit dat de aangegeven stringstroom gelijk is aan elke mogelijke maximale stroom- of kortsluitwaarde.

4. Bevestig de afsluitmethode

Bepaal of het project een handmatige noodschakelaar, een gedefinieerde AC-verliesreactie, een optionele temperatuurgestuurde functie, afstandsbediening of een andere gespecificeerde methode vereist. Bevestig de volledige volgorde met de fabrikant en systeemontwerper.

5. Controleer de communicatievereisten

Als er wifi nodig is, vraag dan of het apparaat een wifi-module bevat, welke netwerkvoorwaarden het nodig heeft en welke functies daadwerkelijk op afstand kunnen worden uitgevoerd. Als RS485 wordt gebruikt, controleer dan het ondersteunde protocol, de bedrading en de compatibiliteit met de beoogde controller. Draadloze connectiviteit mag niet worden beschouwd als vervanging voor een vereiste nooduitschakeling.

6. Bekijk de installatievoorwaarden

Beoordeel de omgevingstemperatuur, direct zonlicht, blootstelling aan water, stof, montageoppervlak, kabelgeleiding en toegang voor onderhoud. De behuizingsclassificatie heeft alleen betekenis als het product is geïnstalleerd met de juiste wartels, connectoren, afdichtingen en deksels.

Installatieplanning en veiligheidsoverwegingen

Apparatuur voor snelle uitschakeling kan potentieel gevaarlijke DC-circuits aan. Installatie, inbedrijfstelling en testen moeten worden uitgevoerd door gekwalificeerd personeel in overeenstemming met de instructies van de fabrikant en de elektrische regels die van toepassing zijn op de projectlocatie.

Plan de apparaatlocatie

Volg de door de fabrikant opgegeven montagepositie en het systeemschema. Als het ontwerp een installatie dicht bij de PV-array vereist, houd dan rekening met de toegang, de kabellengte, de blootstelling aan weersinvloeden en de route naar de omvormer of bijbehorende apparatuur. Houd de noodcontrolelocatie duidelijk geïdentificeerd en indien nodig toegankelijk.

Controleer het bedradingsschema

Controleer de DC-polariteit, stringtoewijzing, geleidergrootte, connectorcompatibiliteit, aardings- of verbindingsvereisten, AC-voedingsaansluitingen en besturingsbedrading voordat het werk begint. Onjuiste polariteit of incompatibele connectoren kunnen apparatuur beschadigen en veiligheidsrisico's veroorzaken.

Coördineer de uitschakelcontrole

Zorg ervoor dat de besturingsmethode aansluit bij het projectontwerp. Identificeer welke gebeurtenis de uitschakeling initieert en welke elektrische toestand het gevolg zou moeten zijn. Als er meerdere apparaten of besturingscomponenten bij betrokken zijn, documenteer dan hoe deze samenwerken en wat er gebeurt als een signaal of stroomvoorziening uitvalt.

Commissie vóór overdracht

Gebruik de goedgekeurde inbedrijfstellingsprocedure om de werking van het apparaat, de circuitidentificatie, de beoogde uitschakelreactie en eventuele communicatiefuncties te verifiëren. Leg de resultaten vast en update de systeemtekeningen. Improviseer nooit live testprocedures en omzeil nooit een beschermende functie om een ​​test te voltooien.

Inspectie, testen en onderhoud voor een betrouwbare werking

Zelfs een goed geselecteerd uitschakelapparaat vereist een passend onderhoudsplan. Inspectie-intervallen moeten de aanbevelingen van de fabrikant, de omgevingsomstandigheden, lokale vereisten en het risicoprofiel van de installatie weerspiegelen.

• Visuele inspectie:Controleer de behuizing op scheuren, stootschade, corrosie, binnendringend water of tekenen van oververhitting.
• Kabel- en connectorcontroles:Zoek naar losse, beschadigde of niet goed ondersteunde kabels en controleer de staat van de connector met behulp van goedgekeurde procedures.
• Etikettering beoordeling:Zorg ervoor dat de uitschakelcontrole, apparaatidentificatie en betrokken circuits duidelijk gelabeld blijven.
• Functioneel testen:Test de uitschakelfunctie volgens de door de fabrikant goedgekeurde procedure en toepasselijke veiligheidsregels.
• Communicatiecontroles:Als WiFi of RS485 beschikbaar is, controleer dan de ondersteunde communicatie- en besturingsfuncties zonder aan te nemen dat een netwerkverbinding bewijst dat de veiligheidsfunctie werkt.
• Documentatie:Registreer inspecties, testresultaten, reparaties, vervangende onderdelen en wijzigingen in de lay-out van het PV-systeem.

Als er een abnormale toestand wordt gevonden, volg dan de goedgekeurde isolatie- en serviceprocedure. Open geen onder spanning staande apparatuur en voer geen interne reparaties uit, tenzij de fabrikant de werkzaamheden expliciet toestaat en de persoon die de werkzaamheden uitvoert gekwalificeerd is.

Een praktische inkoopchecklist voor installateurs en distributeurs van zonne-energie

Voordat u een offerte aanvraagt ​​voor een WiFi 6-10 Strings RSD Fast Shutdown Device, bereidt u de elektrische en commerciële vereisten van het project voor. Duidelijke informatie helpt leveranciers een geschikte configuratie te identificeren en vermindert vertragingen veroorzaakt door herhaalde technische verduidelijking.

Vergelijk leveranciers op technische geschiktheid, documentatiekwaliteit, communicatie, leverbetrouwbaarheid en after-salesondersteuning, in plaats van alleen op de prijs te vertrouwen. Als het product bedoeld is voor een gereglementeerde markt, controleer dan of het exacte model en de exacte configuratie voldoen aan de eisen van het rechtsgebied van het project.

ZHEJIANG YRO NIEUWE ENERGIE CO., LTD.biedt snelle uitschakeloplossingen voor fotovoltaïsche toepassingen. Kopers kunnen de productinformatie van het bedrijf bekijken en het vereiste aantal strings, elektrische specificaties, behuizingsbescherming, besturingsmethode en beschikbare opties bespreken voordat ze een specificatie finaliseren.
