Wat is een schakelaarschakelaar en hoe werkt deze?

Tijdens routinematig onderhoud van stroomsystemen komen technici vaak een uitdagende situatie tegen: hoe ze de elektrische stroom veilig kunnen onderbreken bij het onderhoud van apparatuur, terwijl ongevallen zoals boogflitsen of explosies worden voorkomen als gevolg van operationele fouten? Het is nauwkeurig gebaseerd op deze werkelijke situatie dat de ontkoppeling, een toegewijde apparaat, is ontwikkeld en toegepast.

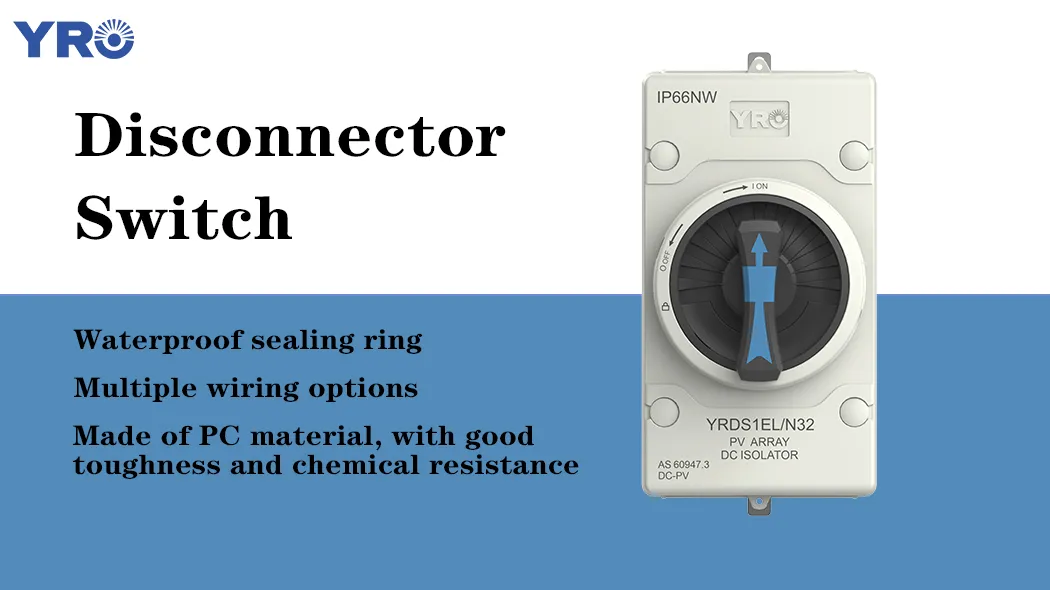

Wat is een schakelaar van disconnector？

A schakelschakelaaris een mechanisch apparaat dat in elektrische systemen wordt gebruikt om ervoor te zorgen dat circuits volledig worden losgekoppeld. De hoofdfunctie is om zichtbare fysieke isolatie te bieden wanneer apparatuur onderhoud of storingen is, het voorkomen van toevallige stroom op te voorkomen en de veiligheid van operators te waarborgen. Een punt om op te merken: het wordt meestal niet gebruikt voor de ON -werking van de laadstroom, maar dient om "de voeding te isoleren".

De disconnector, ook bekend als de schakelaar van de scheidingsmes, is in wezen een metaalcontactsysteem met een isolerende ondersteuningsstructuur. In tegenstelling tot stroomonderbrekers, heeft het geen boog-expingeuze mogelijkheden, wat betekent dat het verboden is om onder belasting te werken; Anders kan de apparatuur onder hoge spanning worden opgebrand.

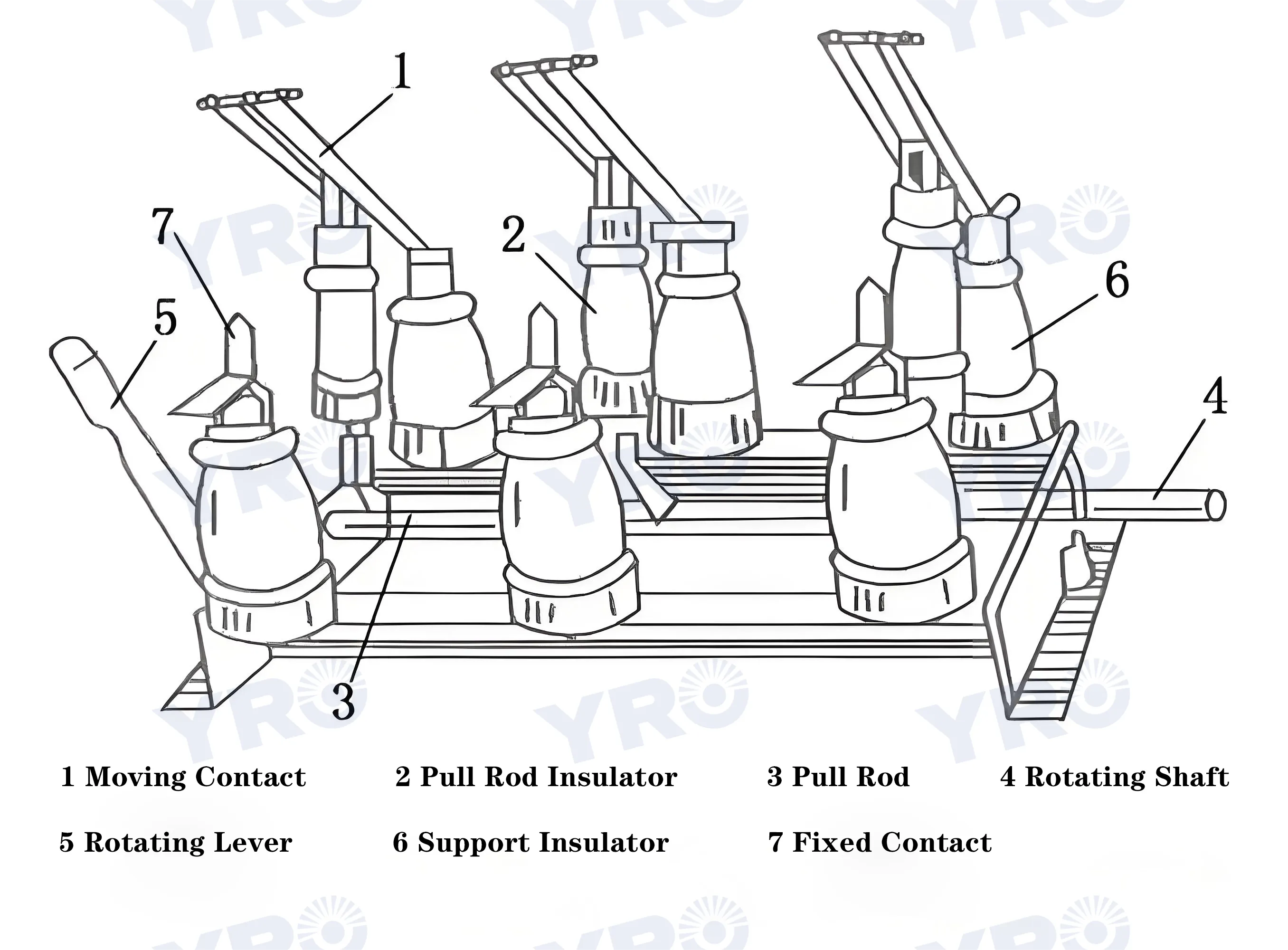

Hoe werkt een schakelschakelaar?

1. Openingsbewerking:

Stap 1: Bevestig dat de stroomonderbreker is losgekoppeld en er geen laadstroom in het circuit is.

Stap 2: Drijf het bewegende contact op om te roteren of te vertalen door het bedieningsmechanisme en scheidt het van het statische contact om een ​​zichtbaar breukoppervlak te vormen.

Stap 3: Nadat de contacten zijn gescheiden, moet de breekafstand voldoen aan de isolatie -eisen (bijvoorbeeld in een 10KV -systeem moet het ≥150 mm zijn) om ervoor te zorgen dat er geen stroom doorgaat.

Stap 4: Vergrendel de open positie en bevestig de status via een mechanische indicator of elektrisch signaal.

2. Sluitingsbewerking:

Stap 1: Nadat u hebt gecontroleerd dat er geen afwijkingen in het circuit zijn, verwijdert u het interlock -apparaat.

Stap 2: Het bedieningsmechanisme drijft het bewegende contact op om nauw contact te maken met het statische contact, waardoor de contactdruk (zoals gecomprimeerd door een veer) wordt gewaarborgd om de contactweerstand te verminderen.

Stap 3: Verbeter de stabiliteit door het ontwerpen van contactklemmen (zoals dubbele messtructuur) en elektromagnetische vergrendeling (in scenario's met hoge kortsluitstroom).

Wat zijn de unieke functionele kenmerken van verschillende soorten stroomschopers?

Geclassificeerd door spanningsniveau

Hoogspanningsschakelaars: Het wordt gebruikt in hoogspanningsvermogensystemen van 10 kV en hoger en wordt meestal geïnstalleerd tussen onderstations of distributietransformatoren. Het heeft een complexe structuur en vereist sterke isolatieprestaties en mechanische sterkte.

Laagspanningsschakelaars: Het wordt gebruikt in AC 220V/380V- en DC -systemen, op grote schaal toegepast in industriële elektrische kasten en fotovoltaïsche aansluitdozen. Het beschikt over een compacte structuur en eenvoudige werking.

2. Geclassificeerd door structurele vorm

Type messchakelaar Disconnector: het heeft de vorm van een metalen mes en bereikt uit door het in te voegen of eruit te trekken. Het wordt meestal gebruikt in laagspanningssystemen en is de meest intuïtieve vorm.

Rotary Disconnector -schakelaars: Door de bedieningsgreep te roteren, worden de interne contacten gesloten of geopend. Het is geschikt voor scenario's met beperkte ruimte en wordt vaak gebruikt op mechanische bedieningspanelen.

Disconnector van de ladetype: geïnstalleerd in schakelkasten van de ladetype, het is handig voor onderhoud en vervanging en wordt vaak gebruikt in stroomverdelingssystemen die frequente werking vereisen.

3. Geclassificeerd door installatiemethode

Disconnector binnenshuis: het wordt gebruikt in binnenomgevingen en is ontworpen met een grotere nadruk op compacte structuur en stofbestendig vermogen.

Buiten Safety Cut Off -schakelaar: Het is geschikt voor buitenomgevingen zoals buitenshuis of op daken, en moet goede regenbestendige, UV-proof en anti-corrosieprestaties hebben.

4. Geclassificeerd per werkmodus

Handmatige stroomdisconnector: De mechanische verbindingsstang wordt aangedreven door een geïsoleerde werkhendel of een roterende handgreep om de contacten te scheiden. Deze methode wordt meestal gebruikt in laagspanning of kleinschalige stroomverdelingssystemen.

Elektrische werking: de opening en sluiting van de schakelaar worden bereikt door het tandwielmechanisme te besturen met een elektromotor, die vaak wordt gezien in scenario's zoals hoogspanningsstations die afstandsbediening vereisen.

Conclusie

Hoewel de disconnector niet de meest complexe elektrische apparatuur is, is het een belangrijk onderdeel voor het waarborgen van persoonlijke veiligheid en de stabiele werking van het circuitsysteem. Van de basisdefinitie tot het werkprincipe, en vervolgens tot de functionele verschillen tussen verschillende producten, we kunnen zien dat het kiezen van de juiste disconnector niet alleen de onderhoudsefficiëntie kan verbeteren, maar ook het ongevalspercentage aanzienlijk kan verminderen.

Als u nog steeds dieper in een bepaald model of installatiecase wilt verdiepen, kan YRO de werkelijke toepassingssituatie voor u verder analyseren of geschikte producten aanbevelen. Als u hulp nodig heeft, neem dan gerust contact met ons op
