Welke elektrische componenten worden meestal opgenomen in een distributiebox?

Als een essentieel onderdeel van het hedendaagse elektriciteitsnet, voeren distributieboxen twee belangrijke banen uit: stroom leveren aan waar het nodig is en bewaakt tegen elektrische gevaren. Je vindt ze in fabrieken, kantoorgebouwen en zelfs huizen, met stroomonderbrekers, zekeringen en andere belangrijke componenten die binnen zijn geïnstalleerd. Deze componenten werken samen als een goed gecoördineerd team om hetzelfde doel te bereiken. Hoewel ze een gestage toevoer van elektriciteit behouden, controleren ze constant op fouten en handelen ze snel om potentiële problemen te stoppen voordat ze echt schade toebrengen.

Wat zijn de algemene elektrische componenten in een distributiebox en wat zijn hun functies?

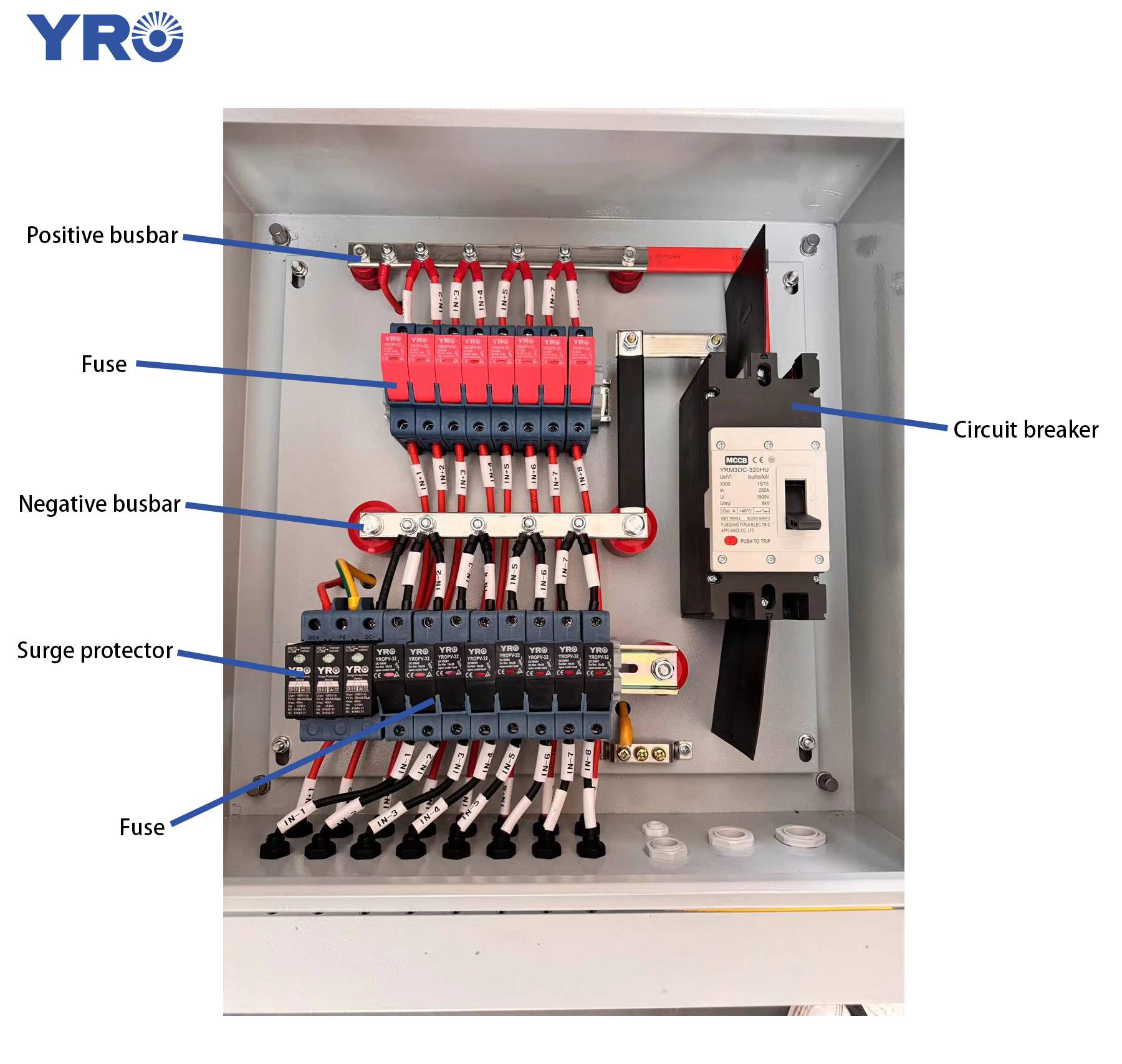

Open de omslag van dedistributiebox, en een schitterende reeks componenten komt in beeld. We zullen hun functies van boven naar beneden en van links naar rechts uitleggen.

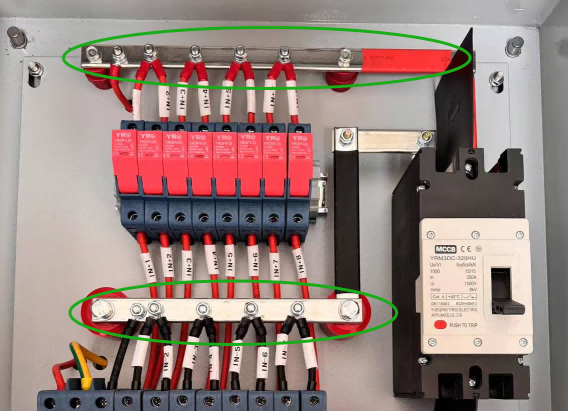

1. Busbar

Een busbar is een geleidende component in eendistributieboxDat is verantwoordelijk voor het verbinden van positieve en negatieve geleiders. De busbar is vaak gemaakt van koper. Omdat koper een uitstekende elektrische geleidbaarheid heeft, kan het vermogen soepel stromen, het vermogensverlies vermindert en de efficiëntie van de stroomoverdracht verbetert. Bovendien heeft koper ook een hoge mechanische sterkte en kan het bestand zijn tegen grote huidige belastingen, wat essentieel is om de stabiele werking van stroomapparatuur te behouden.

Om de uitvoering van de busbar beter te maken, wordt deze meestal bedekt met een laag tin. Tin kan voorkomen dat koper lange tijd met lucht oxideert, waardoor de toename van de contactweerstand wordt vermeden veroorzaakt door de geoxideerde laag. Bovendien vermindert tinplating de kans op boogen en vonken, waardoor elektrische verbindingen veiliger worden.

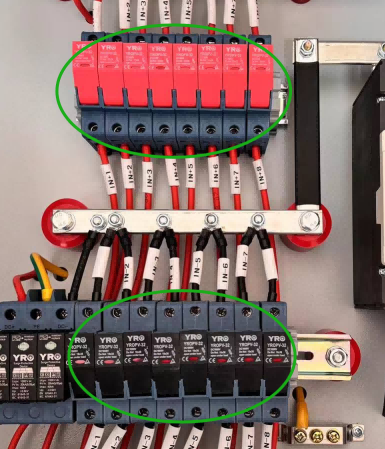

2. Zekering

De belangrijkste functie van desamensmeltenis dat wanneer de stroom de nominale waarde van de zekering overschrijdt, dezekeringDe kern zal smelten als gevolg van oververhitting, waardoor de stroom wordt afgesneden en het circuit beschermt. Je kunt zien dat er hier twee rijen zekeringen zijn. De rode rij hierboven is verbonden met de positieve pool en de zwarte rij hieronder is verbonden met de negatieve pool. In elektrische verbindingen vertegenwoordigt rood meestal de positieve pool, en zwart vertegenwoordigt de negatieve pool. Om bedradingsfouten te voorkomen, volgt het uiterlijkontwerp van YRO -zekeringen ook dit principe, respectievelijk met rood en zwart, waardoor de bedrading intuïtiever wordt. Op deze manier kunt u, alleen door de kleur te observeren, duidelijk de overeenkomstige verbindingspositie bepalen, waardoor de nauwkeurigheid en veiligheid van de installatie wordt verbeterd.

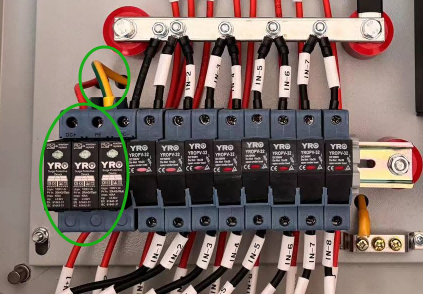

3. Bliksemschicht

Verder gaan, gemonteerd naast de zwarte zekering is debliksemarester. De belangrijkste functie is om te voorkomen dat elektrische apparatuur wordt beschadigd door tijdelijke overspanningen (pieken). Tijdens de werking van de apparatuur, als u merkt dat het indicatorlicht op debliksemaresterwordt rood, het betekent dat het een sterke overspanningsschok heeft ervaren, zoals een blikseminslag of zelfbescherming vanwege een abnormaal hoge stroom. Op dit moment moeten we onmiddellijk de bedrijfsstatus van andere elektrische apparatuur controleren om ervoor te zorgen dat ze niet worden beïnvloed. Het is ook belangrijk om te controleren of de SPD zelf moet worden vervangen, om ervoor te zorgen dat deze vervolgens nog steeds effectieve bescherming kan bieden.

Zorgvuldige studenten merken misschien dat in de distributiekast, naast de rode en zwarte draden, er ook een uitzonderlijk opvallende gele groene draad is. Deze draad is verbonden met de bliksemafschikking en dient als een grond. Aarding is een zeer belangrijk onderdeel van de elektrische veiligheid, het kan apparatuur zijn als gevolg van fouten of lekkage van elektriciteit die door de stroom veilig in de aarde wordt gegenereerd, om potentiële gevaren voor elektrische apparatuur en personeel te voorkomen. Daarom staat deze gele groene draad bekend als de aardingsdraad, en de rol ervan is ervoor te zorgen dat de stroom niet door de apparatuurschil naar het personeel stroomt, om het systeem en de veiligheid van gebruikers te beschermen.

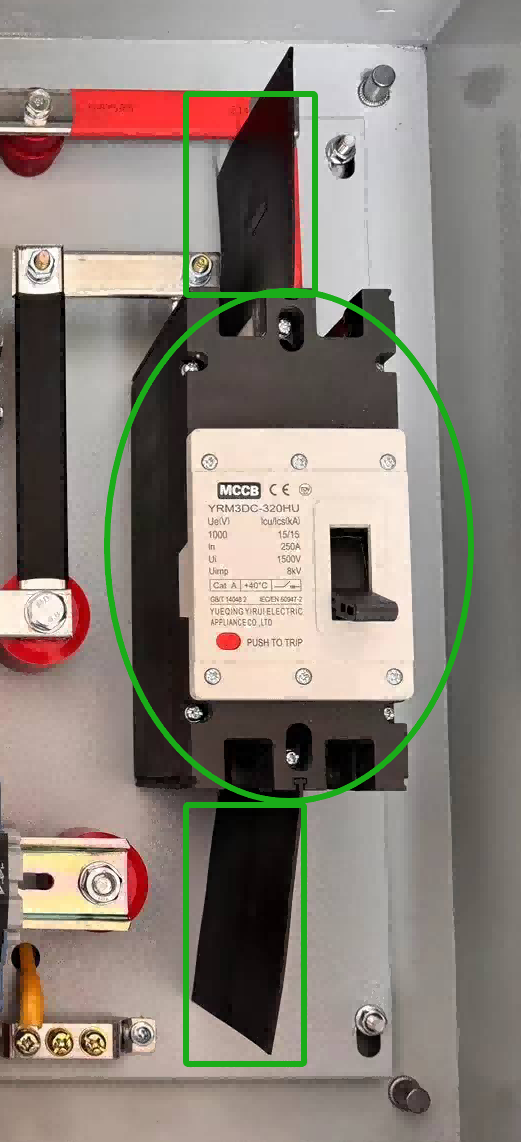

4. stroomonderbreker

Onze blik gaat naar destroomonderbrekeruiterst rechts. De stroomonderbreker is een belangrijk onderdeel in de distributiebox en wordt voornamelijk gebruikt voor het openen en sluiten van circuits. Als de spanning te hoog is of de stroom te groot is, zal de stroomonderbreker automatisch struikelen, waardoor de veiligheid van het circuit en de apparatuur wordt beschermd.

Er zijn twee zwarte dingen in de buurt van de stroomonderbreker. Dit zijn boogplaten. Directe stroom heeft een kenmerk van boogen. Wanneer de rode draad en de zwarte draad zijn verbonden, maar niet kort circuit en net dicht bij elkaar zijn, kunnen vonken optreden. Dit is het boogfenomeen. De functie van de boog van de boog is om te voorkomen dat dit gebeurt.

5. Anderen

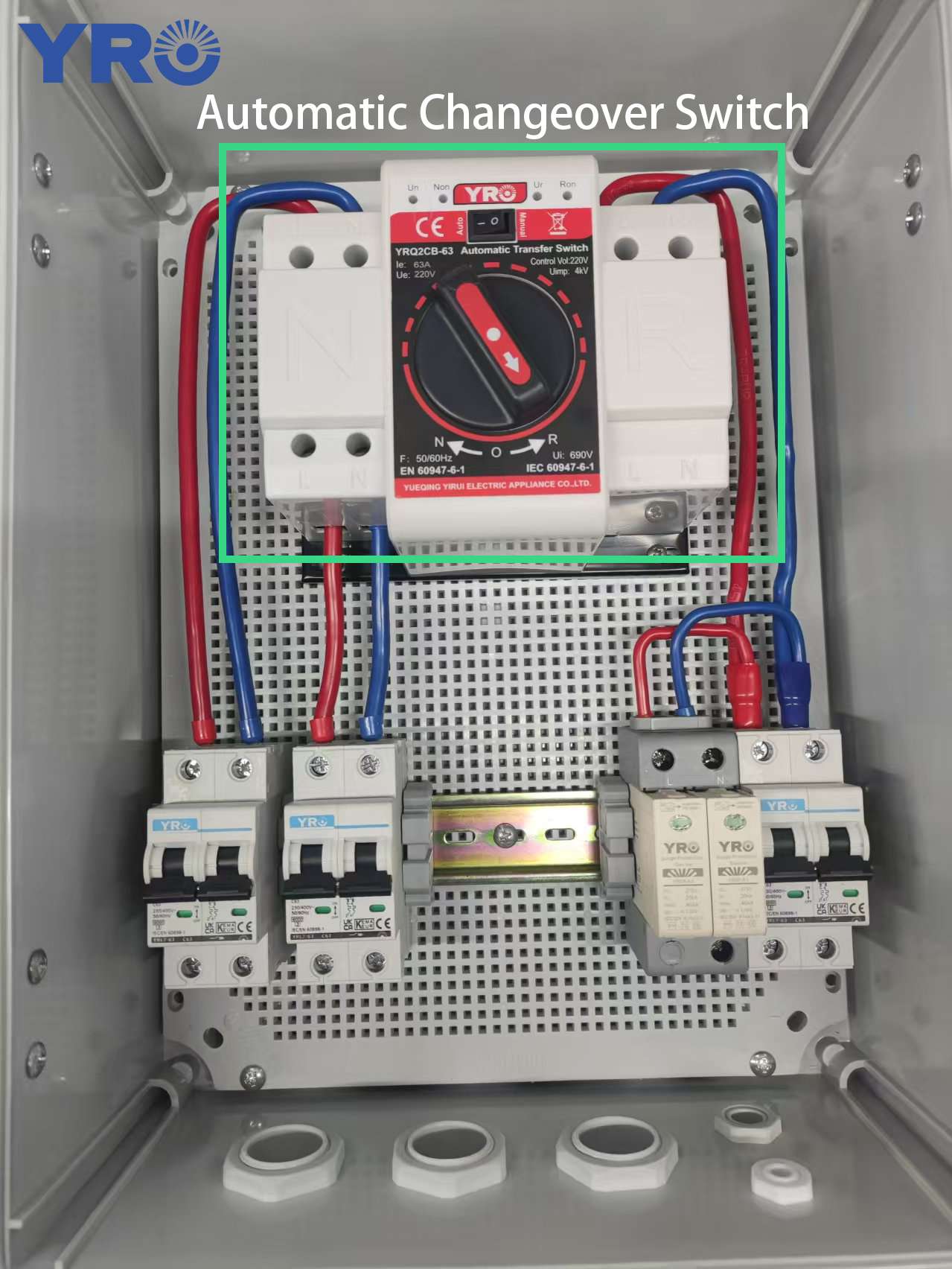

Naast de bovenstaande componenten, over/onder spanningsbeschermers,Automatische omschakelingsschakelaarVoor dubbele voedingen, kunnen lekbeschermers, contactoren, enz. Ook worden geïnstalleerd in de distributiebox. Deze componenten kunnen redelijkerwijs worden geconfigureerd op basis van de werkelijke behoeften om een ​​meer uitgebreide vermogensbeschermings- en besturingsoplossing te bieden.
