Wat is het verschil tussen eenfasige en driefasige overspannings- en onderspanningsbeveiligingen

In industriële en commerciële energiesystemen is het kiezen van de juiste keuzeoverspannings- en onderspanningsbeschermershelpt apparatuur te beschermen en een stabiele werking te behouden. Hoewel de werkingsprincipes van eenfasige en driefasige beschermers vergelijkbaar zijn, verschillen ze qua structuur, toepasbare scenario's en prestaties. Dit artikel analyseert de verschillen tussen deze twee soorten beschermers vanuit het perspectief van praktische toepassing.

Voordat we de verschillen tussen deze twee soorten beschermers begrijpen, moeten we eerst de basisconcepten van eenfasige elektriciteit en driefasige elektriciteit begrijpen, evenals hun verband met overspannings- en onderspanningsbeschermers.

Verschil tussen eenfasige en driefasige elektriciteit

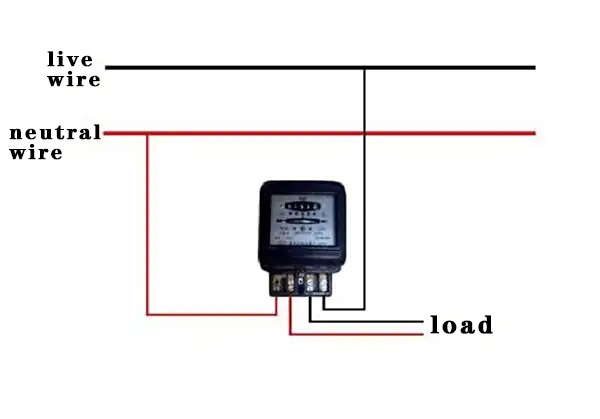

Eenfasige elektriciteit

• Structuur: Bestaat uit één stroomvoerende draad (L) en één neutrale draad (N). Soms wordt er voor de veiligheid een aarddraad toegevoegd.
• Spanning: doorgaans 220 V (Azië-Pacific) of 110 V (Amerika).
• Toepassingsscenario's: voornamelijk gebruikt voor verlichting, huishoudelijke apparaten (zoals koelkasten, airconditioners) en kleine apparatuur.
• Kenmerken: Eenvoudige structuur, lage kosten, maar relatief slechte stabiliteit van de stroomvoorziening. Geschikt voor laagvermogenbelastingen.

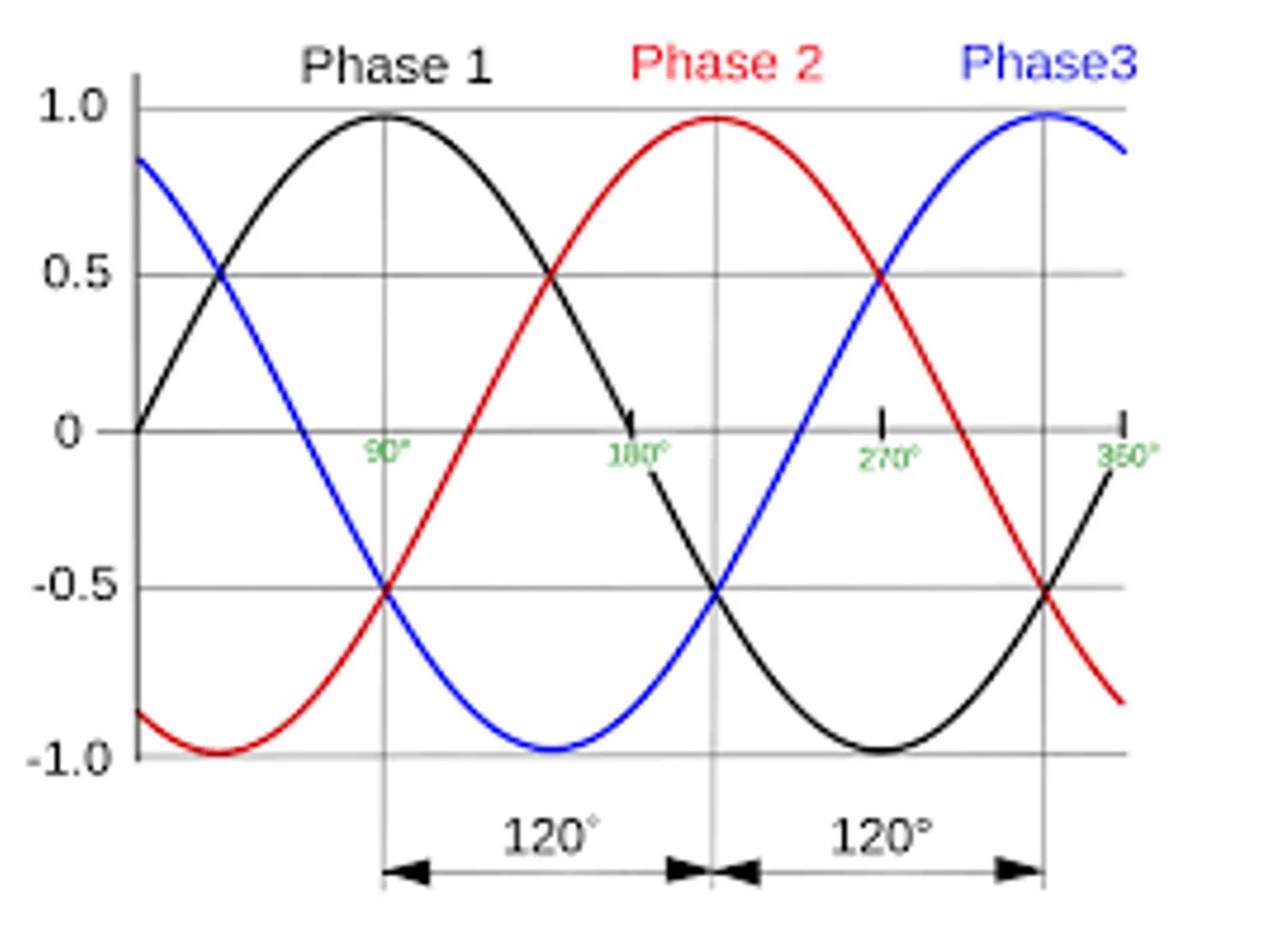

Driefasige elektriciteit

• Structuur: Bestaat uit drie stroomvoerende draden en één neutrale draad. Soms wordt er een aardedraad toegevoegd.
• Spanning: doorgaans 380 V, geschikt voor de industrie, grote apparatuur en belastingen met hoog vermogen.
• Toepassingsscenario's: Gebruikt in fabrieken, voor grote motoren, compressoren, industriële apparatuur, enz.
• Kenmerken: Stabiele voeding, hoog rendement, geschikt voor meer vermogen. De structuur is echter complexer en vereist professionele installatie en onderhoud.

Nadat u de fundamentele verschillen tussen de twee elektrische systemen heeft begrepen, wordt het gemakkelijker om de functionele verschillen tussen de twee soorten overspannings- en onderspanningsbeschermers te begrijpen.

Verschillen tussen eenfasige en driefasige overspannings- en onderspanningsbeschermers

Spanning

Het belangrijkste verschil tussen deze twee soorten beschermers ligt in de spanningssystemen waarop ze van toepassing zijn:eenfasige beschermersworden gebruikt in eenfasige systemen, terwijldriefasige beschermersworden gebruikt in driefasige systemen.

Bescherming

De structuur van een eenfasige beschermer is relatief eenvoudig. Het hoeft alleen de enkelfasige spanning te bewaken en heeft een relatief enkele functie, waarbij het vermogen om te beschermen tegen fase-uitval ontbreekt. De driefasige beschermer moet tegelijkertijd de driefasige spanning bewaken en ook de fasevolgorde en fase-uitvalomstandigheden detecteren. Daarom heeft het de functies van faseverlies- en fase-uitvalbescherming, waardoor de functionaliteit ervan uitgebreider wordt.

Bedrading

Eenfasige beschermers zijn meestal verkrijgbaar in 1P- of 2P-configuraties. De 1P-versie beschermt alleen de faselijn, terwijl de 2P-versie zowel de faselijn als de neutrale lijn beschermt, wat een uitgebreidere bescherming biedt.

Driefasige beschermers zijn verkrijgbaar in 3P- of 4P-configuraties. De 3P-versie beschermt alleen driefaselijnen, terwijl de 4P-versie alle drie fasen plus de neutrale draad beschermt. De 4P-configuratie wordt doorgaans aanbevolen voor volledige bescherming, vooral in omgevingen waar een storing in de neutrale lijn aanzienlijke schade kan veroorzaken.

Conclusie

Zowel eenfasige als driefasige overspannings- en onderspanningsbeschermers worden gebruikt om elektrische apparatuur te beschermen tijdens spanningsafwijkingen, maar ze verschillen in ontwerpprincipes en toepasbare scenario's. Eenfasige beschermers worden meestal gebruikt in residentiële of licht commerciële omgevingen. Hun structuur is relatief eenvoudig en de kosten zijn lager, waardoor ze geschikt zijn voor algemene eenfasige circuits. Driefasige beschermers kunnen de meerfasige spanningsstatus bewaken en de fasebalans afhandelen. Ze worden doorgaans gebruikt in industriële energiesystemen en zijn geschikt voor toepassing in driefasige circuits.

Bij het selecteren van een beschermer wordt aanbevolen om uitgebreid rekening te houden met het daadwerkelijke type voeding, belastingsvereisten, installatieomstandigheden en potentiële toekomstige uitbreidingsbehoeften.
